常用場景為：流水線點膠、流水線產品分揀、流水線產品搬運等。
常見機械結構：XYZ (R)、SCARA、DELTA等。
1、指令介紹
同步跟隨是指點的跟隨，跟隨的是位置，皮帶與跟隨軸的位置之間由算子去協調位置關系，需要處理的僅僅是第一個跟隨時刻的位置。
MOVESYNC指令內重要參數是給出皮帶的位置和跟隨軸的位置，只需要把跟隨點跟隨的這個“時刻”靜態化處理就行，即可以想象成當皮帶上物體到了傳感器mark位置時刻皮帶停止了。
跟隨軸這個時候移動到達產品mark點，這個時刻得到了兩組坐標位置：
支持單軸或多軸同步跟隨。
模式 | |
-1 | 同步結束模式，運動到指定的絕對位置，此模式運動如果后面緊接著其它MOVESYNC指令，會被覆蓋,此模式下syncaxis無效 |
-2 | 強制結束模式，調用時強制停止原來的MOVESYNC，運動到指定結束位置，此模式運動如果后面緊接著其它MOVESYNC指令，會被覆蓋,此模式下syncaxis無效 |
0 | BASE第1個軸跟隨皮帶軸物體 |
10 | BASE第2個軸跟隨皮帶軸物體 |
20 | BASE第3個軸跟隨皮帶軸物體 |
（3）syncposition：皮帶軸物體被感應到時皮帶軸的位置
（4）syncaxis：皮帶軸軸號，-1表示沒有皮帶軸，可以是電機軸，也可以是編碼器
（5）pos1：皮帶軸物體被感應到時的BASE第1個軸（一般是跟隨軸）的絕對位置
（6）posn：皮帶軸物體被感應到時的BASE第n個軸的絕對位置
5、指令使用圖解（單軸為例）

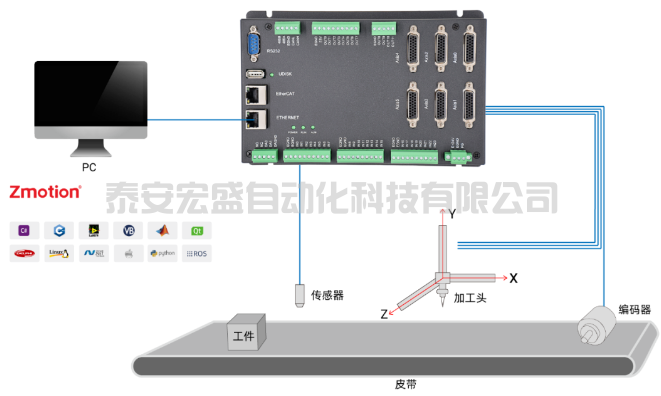

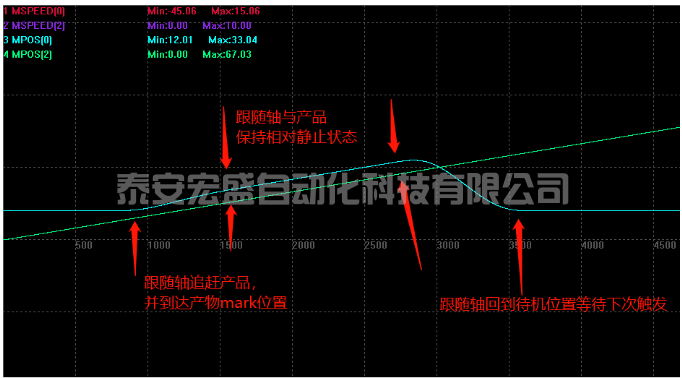

假設當產品到傳感器位置時實現跟隨；借助傳感器的信號實現皮帶位置鎖存，即當產品到達傳感器鎖存的位置時，依靠鎖存記錄下皮帶坐標（syncposition參數），此時將跟隨軸X軸運行到產品鎖存點位置，得到跟隨軸X軸位置為（pos1）；
下面示例以單軸跟隨為例子，輔助以感應器作為位置記錄條件。

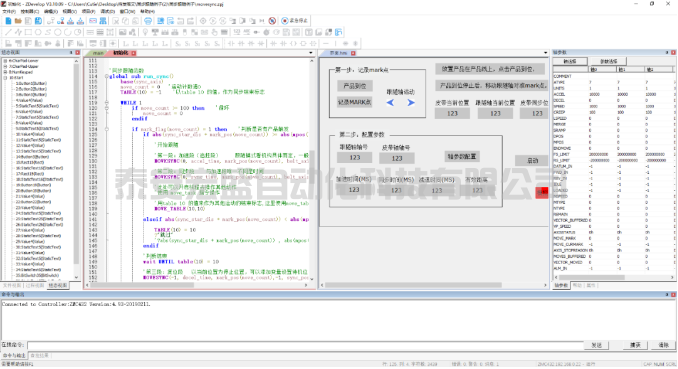

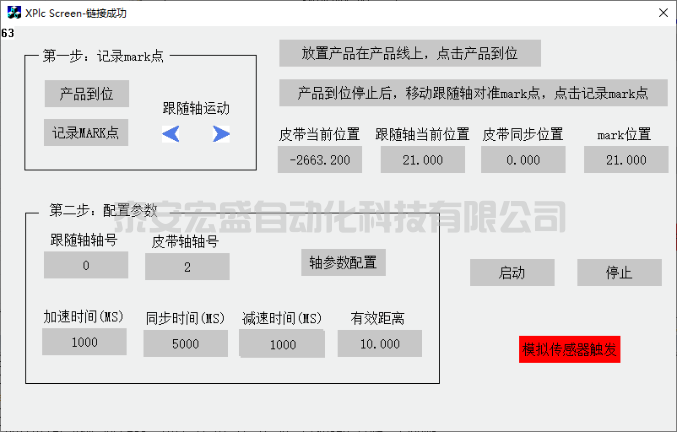

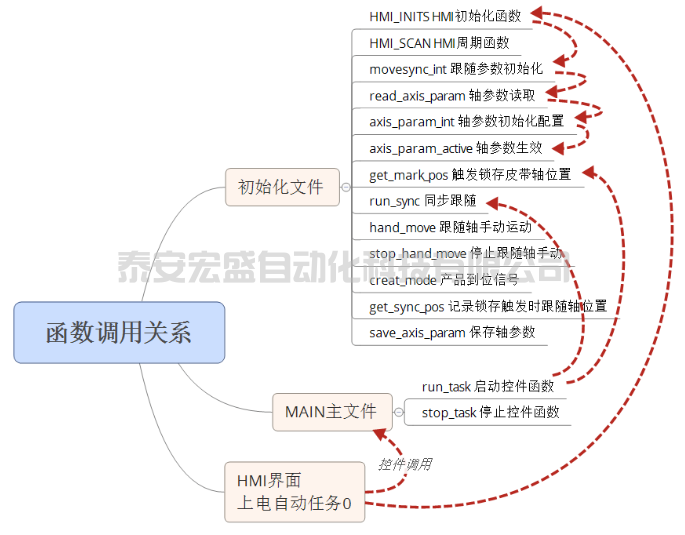

⊙第一次運行，需要進行對位操作，確認跟隨軸的位置，點擊產品到位，模擬產品放到了傳送帶上開始運動，到達鎖存位置停止，將跟隨軸移動到產品位置處停下。記錄下跟隨軸此時的坐標，此坐標MOVESYNC指令將會用到。
⊙配置軸號，軸的運動參數，合理設置三段運動的時間。
global sub get_mark_pos(mode) '使用3或者4，其他方式修改等待條件和獲取的數據寄存器，reg_pos REG_INPUTS(belt_axis) = $0000 '映射皮帶鎖存輸入 reg_count = 0 DMSET mark_flag(0,100,-1) '每次開始前清空標志，避免誤判 WHILE 1 base(belt_axis)REGIST(mode)axis(belt_axis) wait until mark if reg_count >= 100 then '位置數組循環存儲值判斷 reg_count = 0 endif mark_pos(reg_count) = REG_POS ?REG_POS mark_flag(reg_count) = 1 reg_count = reg_count + 1 wend endsub

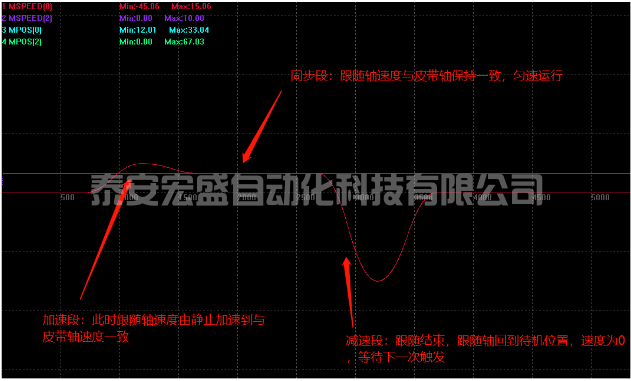

同步跟隨函數：依靠鎖存函數給的參數，設置跟隨時間，執行同步跟隨動作，分為加速、同步和減速回原位置三個階段，注意每個階段的時間規劃合理，完成一個跟隨步驟之后等待觸發下一次跟隨。
global sub run_sync() base(sync_axis) move_count = 0 '運動計數清0 TABLE(10) = -1 '以table 10 的值，作為同步結束標志 WHILE 1 if move_count >= 100 then '循環 move_count = 0 endif if mark_flag(move_count) = 1 then '判斷是否有產品觸發 if abs(sync_star_dis + mark_pos(move_count)) >= abs(mpos(belt_axis)) then '尚在有效觸發距離內，即可以跟隨 '開始跟隨 '第一段：加速段（追趕段） 跟隨模式看機構具體而定，一般皮帶編碼器方向與跟隨軸運動方向一致就用0 反方向就用 0 + pi/2 MOVESYNC(0, accel_time, mark_pos(move_count), belt_axis, sync_pos) '第二段：同步段與加速段唯一不同是時間 MOVESYNC(0, sync_time, mark_pos(move_count), belt_axis, sync_pos) '此處可以開啟線程去操作其他動作 '使用 move_task 指令操作 '用table 10 的值來作為其他運動的結束標志,這里使用move_table，是為了使同步完全結束，后面開發時可以將MOVE_TABLE放在其他運動的線程里面使用 MOVE_TABLE(10,10) elseif abs(sync_star_dis + mark_pos(move_count)) < abs(mpos(belt_axis)) then '超出范圍，直接跳過， TABLE(10) = 10 ?"跳過" '?abs(sync_star_dis + mark_pos(move_count)) , abs(mpos(belt_axis)) endif '判斷結束 wait UNTIL table(10) = 10 '第三段：復位段 以當前位置為停止位置，可以添加變量設置待機位。 MOVESYNC(-1, decel_time, mark_pos(move_count),-1, sync_pos) move_table(10,-1) '結束標志復位 mark_flag(move_count) = -1 '同步條件標志復位 move_count = move_count + 1 '計數+ 1 endif wend endsub
