S7-1200使用存儲卡更新CPU固件

作者:小編 時間:2024-02-24 12:05:10 點擊:

使用存儲卡

S7-1200CPU使用的存儲卡為SD卡,存儲卡中可以存儲用戶項目文件,有如下幾種主要功能:

  1. 作為CPU的裝載存儲區,用戶項目文件可以僅存儲在卡中,CPU中沒有項目文件 ,離開存儲卡無法運行。
  2. 在沒有編程器的情況下,作為向多個S7-1200PLC傳送項目文件的介質。
  3. 忘記密碼時,清除CPU內部的項目文件和密碼。
  4. 12MB以上存儲卡可以用于更新S7-1200CPU的固件版本。

圖1: S7-1200存儲卡

存儲卡功能鏈接:

  • 如何插入存儲卡
  • 存儲卡的工作模式
  • 使用存儲卡清除密碼或恢復出廠設置
  • 使用存儲卡更新S7-1200CPU的固件版本
  • 使用自定義讀卡器制作程序文件
  • 使用TIA STEP7格式化存儲卡

如何插入存儲卡

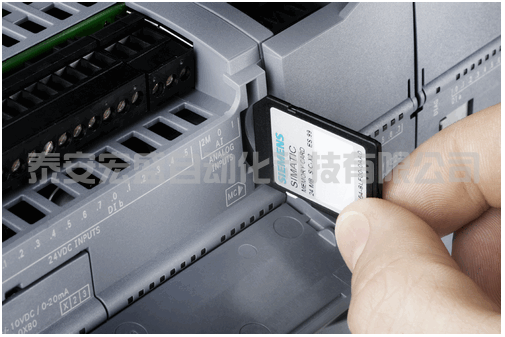

將CPU上擋板向下掀開,可以看到右上角有一MC卡槽,將存儲卡缺口向上插入,如下圖所示:


圖2: 插入存儲卡

注意:

  • 對于S7-1200CPU,存儲卡不是必須的。
  • 將存儲卡插到一個處于運行狀態的CPU上,會造成CPU停機。
  • S7-1200 CPU 僅支持由西門子制造商預先格式化過的存儲卡, 即下列訂貨號產品:

    獲取序列號關注公眾號菜單欄回復:SIMATIC MC

undefined

表1:存儲卡信息

  • 如果使用 Windows 格式化程序?qū)IMATIC 存儲卡重新進行格式化,CPU 將無法使用該重新格式化的存儲卡。(固件V2.0.1以前)

怎樣檢查一張 SIMATIC 存儲卡(SMC)有非一致性或者是格式錯誤?如何修復?

從固件V2.0.1開始才支持存儲卡中隱藏文件的自動修復,早期的版本無此功能。

如果從S7-1200中修復存儲卡,CPU中的程序?qū)?huì)自動載入存儲卡中,之后CPU將不會有程序。

存儲卡的工作模式

存儲卡有兩種工作模式:

  • 程序卡:存儲卡作為S7-1200 CPU 的裝載存儲區,所有程序和數據存儲在卡中,CPU內部成的存儲區中沒有項目文件,設備運行中存儲卡不能被拔出 。
  • 傳送卡:用于從存儲卡向CPU傳送項目,傳送完成后必須將存儲卡拔出。CPU可以離開存儲卡獨立運行。

一、修改存儲卡的工作模式

在TIA PORTAL軟件的項目視圖下,點擊左側”項目樹“--->"讀卡器/USB存儲器" --->讀卡器,如下圖所示:


圖3:項目視圖

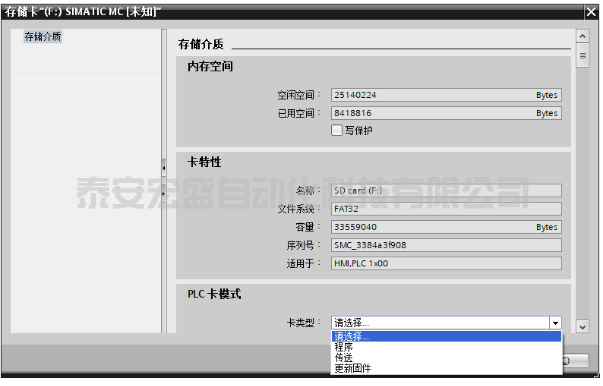

右擊存儲卡的盤符(這里是F:),選擇“屬性”,打開下面窗口:


圖4:存儲卡屬性

用戶在“Card type”選擇需要的工作模式,點擊“OK”完成設定。

二、使用程序卡模式

優點:更換CPU時不需要重新下載項目文件。

裝載用戶項目文件到存儲卡:

  • 第一步:按照上面方法將存儲卡設定到“程序”模式。建議客戶做此操作之前清除存儲卡中的所有文件。

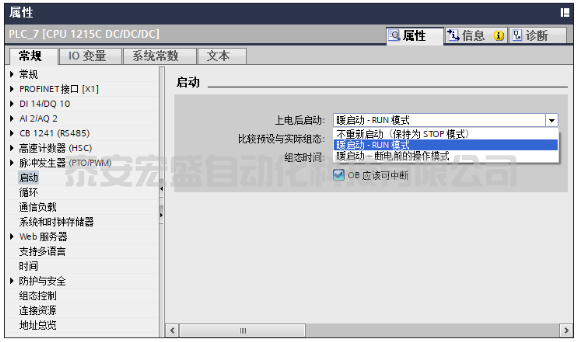

  • 第二步:設置CPU的啟動狀態:在"項目樹"中右擊CPU選擇“屬性”,在“屬性”窗口中點擊“啟動”,此處必須選擇“暖啟動 - RUN模式”
  • image.png

  • 圖5: 啟動設置
  • 第三步:將CPU斷電。
  • 第四步:將存儲卡插到CPU卡槽內
  • 第五步:將CPU上電
  • 第六步:在TIA PORTAL 中點擊下載, 將項目文件全部下載到存儲卡中。此時下載是將項目文件(包括用戶程序、硬件組態和強制值)下載到存儲卡中,而不是CPU內部集成的存儲區中。

完成上述步驟后,CPU可以帶卡正常運行。此時如果將存儲卡拔出,CPU會報錯,"ERROR"紅燈閃爍。

為什么插上存儲卡后CPU的“MAINT”燈閃爍,使用TIA PORTAL下載是提示報錯“The download of the hardware configuration failed (0050 -133 2 2458)”?

回答:請清除存儲卡中的所有文件,重新使用TIA PORTAL軟件將存儲卡設置到“程序”模式,然后再重復上述步驟。請您也檢查存儲卡上的撥碼開關,檢查存儲卡是否處于寫保護模式。

為什么CPU斷電上電后進入停止?fàn)顟B(tài),而不進入運行狀態?

回答:原因是CPU的啟動方式不是“暖啟動 - RUN模式”,詳細請參考上面“第二步”。

三、使用傳送卡模式

優點:在沒有編程器的情況下,方便快捷地向多個S7-1200PLC拷貝項目文件。

1、向處于傳送模式的存儲卡中裝載項目

  • 第一步:按照上面方法將存儲卡設定到“傳送”模式。建議客戶做此操作之前清除存儲卡中的所有文件。
  • 第二步:設置CPU的啟動狀態:在"項目樹"中右擊CPU選擇“屬性”,在“屬性”窗口中點擊“啟動”,此處必須選擇“暖啟動 - RUN模式”

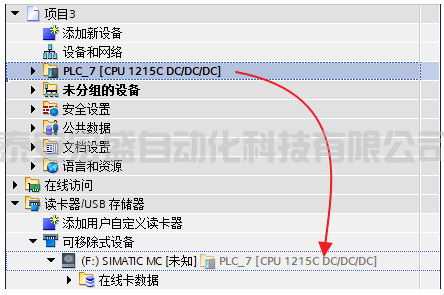

  • 第三步:直接拖拽PLC設備到存儲卡盤符
  • image.png

    圖6:拖拽

用戶也可以直接將一張已經做好的“程序卡”更改為“傳送卡” 。

2、從存儲卡復制項目到S7-1200PLC

  • 第一步:將CPU斷電
  • 第二步:插卡到CPU卡槽
  • 第三步:將CPU上電,用戶會看到CPU的"MAINT"黃燈閃爍
  • 第四步:將CPU斷電,將存儲卡拔出
  • 第五步:將CPU上電

為什么CPU斷電上電后進入停止?fàn)顟B(tài),而不進入運行狀態?

回答

  1. CPU的啟動方式不是“暖啟動 - RUN模式” ,詳細請參考上面“第二步”。
  2. 檢查第三步,必須拖拽PLC項目到存儲卡盤符,而不是程序塊等其他項目內容。下載到存儲卡中的項目文件有可能不完整,例如缺失硬件組態等。

使用存儲卡清除密碼或恢復出廠設置

如果客戶忘記了之前設定到S7-1200的密碼,通過”恢復出廠設置“無法清除S7-1200內部的程序和密碼,因此唯一的清除方式是使用存儲卡。詳細步驟如下:

  1. 使用一張存儲卡,插在電腦讀卡器中,清空內部文件。
  2. 在TIA PORTAL中將存儲卡的工作模式改成“傳送”卡,參考圖4。
  3. 將S7-1200設備斷電。
  4. 插入存儲卡到S7-1200CPU上。
  5. 將S7-1200設備上電,此時CPU會停止。
  6. 當“MAINT”指示燈閃爍,將S7-1200設備斷電。
  7. 取出存儲卡后,將S7-1200設備上電,此時CPU密碼及程序完全清除。

注意:

  • 不要格式化存儲卡
  • 清除密碼的同時CPU的程序也同時清除

使用存儲卡更新S7-1200CPU的固件版本

S7-1200的固件版本可以從在此處查找下載鏈接。

注意:

  • 不同訂貨號的S7-1200CPU的固件文件不相同,下載地址也不相同。用戶在下載和更新固件之前請核對產品訂貨號。
  • 12M以下存儲卡不能用于CPU固件升級。
  • 固件升級前CPU內部存儲的項目文件(程序塊、硬件組態等)不受影響,不會被清除。
  • 如果存儲卡中的固件文件訂貨號與實際CPU的訂貨號不一致,即使執行了下列步驟,CPU的原固件版本也不會改變。

更新CPU的固件具體步驟如下:

  • 第一步:使用電腦通過讀卡器清除存儲卡中內容。注意:不要格式化存儲卡!
  • 第二步:從西門子官方網站下載最新版本的固件文件。下載并解壓縮,用戶可以得到一個“S7_JOB.SYS”文件和“FWUPDATE.S7S”文件夾。
  • 第三步: 將“S7_JOB.SYS”文件和“FWUPDATE.S7S”文件夾拷貝到存儲卡中。
  • 第四步: 將存儲卡插到CPU1200卡槽中。此時CPU會停止,“MAINT”指示燈閃爍。
  • 第五步: 將CPU斷電上電 。CPU的“RUN/STOP” 指示燈黃綠交替閃爍說明固件正在被更新中。“RUN/STOP” 指示燈亮(黃),“MAINT”指示燈閃爍說明固件更新已經結束。
  • 第六步: 拔出存儲卡
  • 第七步: 再次將CPU斷電上電

用戶可以在TIA PORTAL 軟件--->在線和診斷--->診斷--->常規 中在線查看CPU目前的固件版本。

注意:
S7-1200 CPU 固件版本在 V2.2 以下(包括V2.2),可以降級(最低V1.0)或升級(最高V2.2)。
S7-1200 CPU 固件版本在 V3.0 不可以降級至V2.2(或更低版本),同樣V2.2的固件版本不能升級至V3.0

使用自定義讀卡器制作程序文件

某些時候,需要將程序文件發給別人,但對方?jīng)]有TIA PORTAL,只有存儲卡或者Simatic Automation tool軟件,這樣就無法發送TIA的項目文件,這種情況下可以將存儲卡文件發送給對方,操作步驟如下:

1. 在TIA PORTAL軟件的項目視圖下,點擊左側”項目樹“--->"讀卡器/USB存儲器" --->添加用戶自定義讀卡器,參考圖3

雙擊“添加用戶自定義讀卡器”,彈出如圖7所示

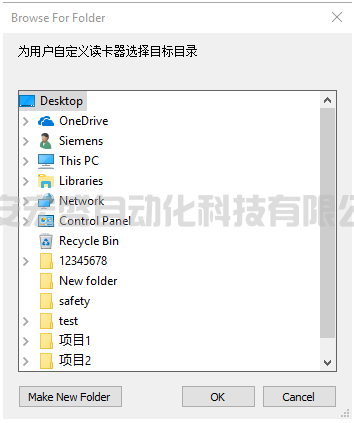

圖7 添加自定義讀卡器”

選擇合適的位置,點擊圖7左下角按鈕“新建文件夾“,將會在指定位置新建文件夾,這個文件夾就是一個自定義讀卡器。

2. 新建文件夾后,在項目樹下的讀卡器/USB存儲器" 將出現如圖8所示的讀卡器。


圖8 自定義讀卡器

這個讀卡器就是指定位置下建的文件夾(圖中為桌面建立的New folder(2))。

3. 根據需要,按照圖4方式將自定義讀卡器改為“傳送”卡或“程序”卡

4. 按照圖6方式將程序拖拽至該讀卡器中。

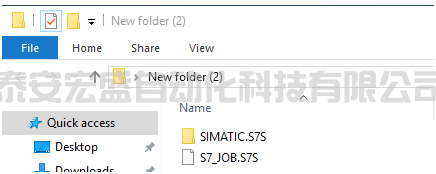

5. 此時打開自定義的讀卡器文件夾就能看到程序文件,如圖9所示。


圖9 程序文件

使用TIA STEP7格式化存儲卡

從組態的CPU版本V4.2開始,可以通過 STEP 7 在線和診斷工具格式化連接的 CPU 中的存儲卡。

使用TIA STEP7格式化存儲卡的具體步驟如下:

  • 第一步: 確保 CPU 處于 STOP 模式。注意如果 CPU 處于 RUN 模式時啟動了格式化操作,STEP 7 將 提示您允許 STEP 7 將 CPU 置于 STOP 模式下。
  • 第二步: 將存儲卡插入到連接的 CPU。
  • 第三步: 通過項目中的 CPU 或項目樹中在線訪問中的可訪問設備打開連接的 CPU 的"在線和診斷"。
  • 第四步: 選擇所連 CPU 的"轉到在線"選項。
  • 第五步: 選擇"功能"菜單中的"格式化存儲卡"。
  • 第六步: 單擊"格式"。
  • 第七步: 單擊"是"確認提示。

上述步驟如圖10所示:

圖10 TIA STEP7格式化存儲卡

然后 STEP 7 格式化存儲卡,完成后在信息窗口中顯示一條消息。完成后 CPU 處于 STOP 模式,STOP 和 MAINT 燈閃爍。此時還不能切換到 RUN 模式,必須執行以下任一步驟:

  • 移除存儲卡并重啟 CPU。如果 CPU 的內部裝載存儲器含有程序,CPU 將帶程序啟動。
  • 不移除存儲卡重啟 CPU:如果 CPU 的內部裝載存儲器含有程序,CPU 將該程序復制到 存儲卡然后帶程序重啟。如果內部裝載存儲器不含程序,CPU 將更改存儲卡為程序卡并等待下載。

注意:
格式化存儲卡對內部裝載存儲器沒有影響。
當插入存儲卡(在插入存儲卡和執行格式化操作中間未重啟 CPU)時 CPU 正在使用內部裝載存儲器,CPU 將保持內部裝載存儲器的內容。
