G120XA支持電機溫度傳感器類型

G120XA變頻器可以通過分析傳感器輸入的信號防止電機過熱。G120XA可以接入的溫度傳感器的種類如下表：

注：Pt100溫度傳感器通過變頻器模擬量輸入進行分析其溫度值的變化，G120XA最多可以串聯3個Pt100溫度傳感器。

02 Pt100溫度傳感器簡介

Pt100中文名稱為鉑熱電阻，其阻值會隨著溫度的變化而變化。電阻和溫度的變化關系如此公式：R=Ro(1+αT)。

注：R為電阻阻值，α=0.00392,Ro為100Ω(在0℃的電阻值)，T為攝氏溫度。

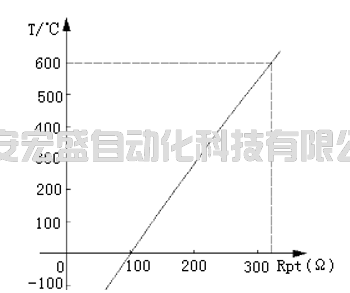

Pt100阻值/溫度曲線圖

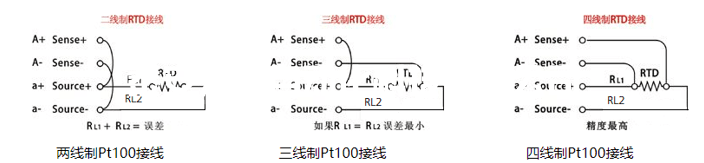

Pt100溫度傳感器接線原理，與熱電阻連接的檢測設備（顯示儀器儀表、CDS輸入、測溫模塊等）都有四個接線端子分別是：I+、I-，V+、V-。其中I+、I-端子給Pt100提供恒定電流，V+、V-是用來檢測熱電阻的電壓變化，通過電壓值的變化檢測溫度變化。三種接線方式如下圖所示：

Pt100溫度傳感器接線原理圖

03 Pt100溫度傳感器接線

根據Pt100溫度傳感器接線原理，Pt100傳感器需要占用G120XA的一個模擬量輸出端子和一個模擬量輸入端子，傳感器連接到模擬量輸入AI 0或AI 1，模擬量輸出AO 0或AO 1。

模擬量輸入和輸出需用于連接傳感器，其中模擬量輸入設置為0~10V電壓輸入，模擬量輸出設置為0~20mA電流輸出；溫度傳感器電壓需連接到傳感器電壓輸入且傳感器勵磁電流需連接到模擬量輸出源。

溫度監控：變頻器可以監控-48°C...+248°C范圍內的電機溫度

Pt100雙線連接和三線連接示意圖

04 參數設置

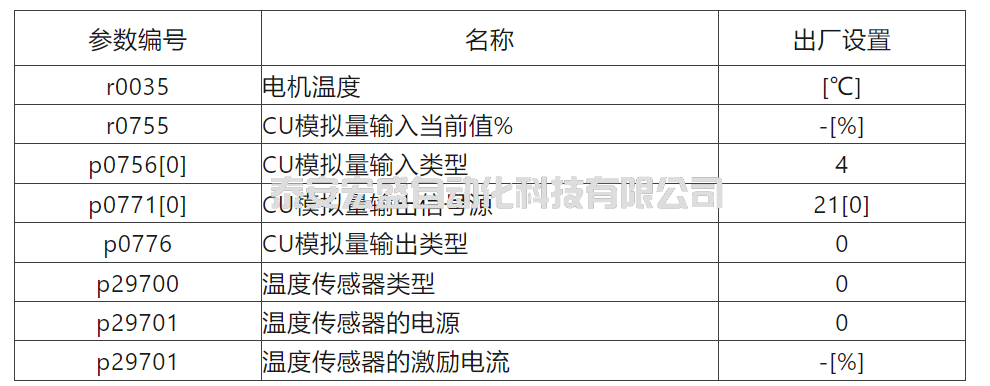

p0776[x]=0：AOx為對應出廠設置0% ~ 100%范圍內的輸出電流0mA ~ 20mA。

p0756[x]=0：AIx為對應出廠設置0% ~ 100%范圍內的電壓輸入0V ~ 10V。

p29701=r0755[x]，x表示Pt100所連的模擬量輸入的編號。

p771[x]=r29706，x表示Pt100所連的模擬量輸出的編號。

P29700 > 0，已選擇溫度傳感器為Pt100，并開始測量溫度。

注：p29700（0~3）為串聯Pt100的數量。Pt100溫度傳感器測量使能后（p29700>0），p601設定值無效，r35讀取電機溫度值為Pt100溫度傳感器的測量值。若p29700=0，電機溫度傳感器可通過p601進行選擇設置。
