電力知識科普：配電
作者：admin
時間：2023-12-17 15:42:54
點擊：次
配電（power distribution）是在電力系統中直接與用戶相連并向用戶分配電能的環節。配電系統由配電變電所、高壓配電線路、配電變壓器、低壓配電線路以及相應的控制保護設備組成。

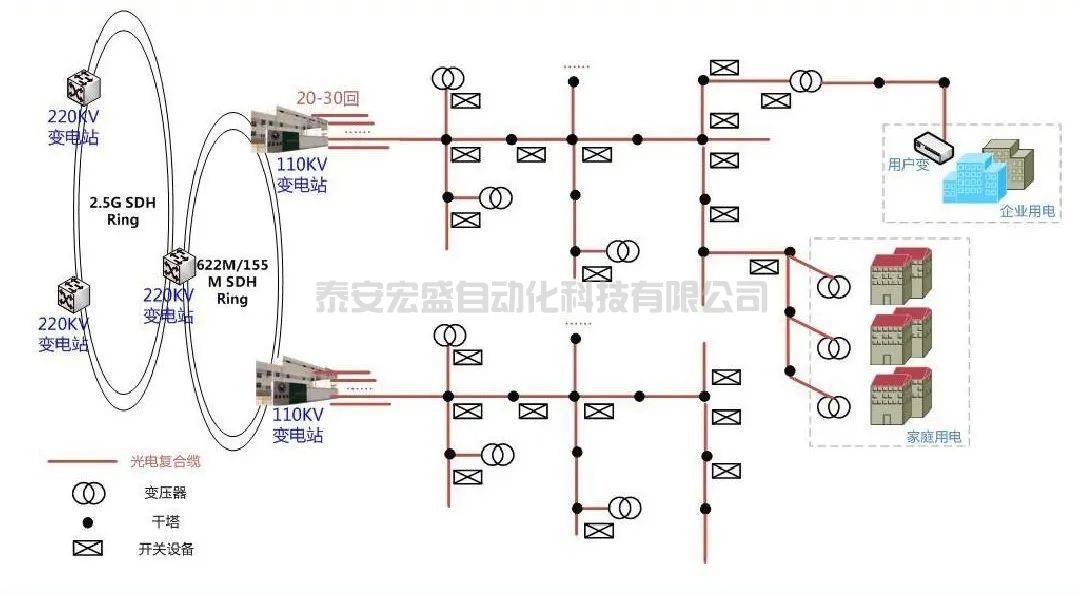

配電系統是由多種配電設備（或元件）和配電設施所組成的變換電壓和直接向終端用戶分配電能的一個電力網絡系統。這里只看主要設備的配網結構：- 變電站的10kV開關，從這算配網的開端。
- 接入中壓環網柜，供電N-1裝備，組手拉手網絡，以前的放射性線路，經濟不好的地方，是沒有這個的。
- 接入開閉所，這個也是有錢的才有，也是N-1、隔離故障的作用。
- 接入配電站房或架空變，將10kV轉為220V。專變用戶通常到此結束。居民用戶往下看。
總之，基礎配網就是由傳輸設備、變壓設備、控制設備、冗余設備、質控設備組成的。有錢和沒錢，配網是差很多設備的，可靠性完全不一樣。配電網的主要作用就是從輸電網那里接受的電能，按需求分配下去。即將高電壓降低至用戶所需要的各種電壓，向各種用戶供電。
相對輸電專干“輸”，變電專干“變”，配電是“輸變”都做，有時還兼點客戶營銷的工作，把小電網的工作都干完了，所以輸變配網又叫“主配網”。因為配電起承上啟下的工作，又有個熱門工作叫“營配調”，現在叫“供電服務”，就是把和客戶有直接關系的電網部門組合工作，是現在國網、南網、綜合能源的熱門。配網設備點多面廣，單個設備價值低，所以維護的投入也小，對小型智能化需求量大。雖然配網生產部門不像電網營銷部門一樣直接對接客戶，但也是生產中最面向客戶的一環。營銷部接到客戶投訴，如果是設備原因，轉手就給配網部。 輸變電作為主網，在國家壟斷這方面沒有異議，配網是一直有開放的呼聲的，增量配電網、地方電網等一直在做這方面的業務。有很多大型用電企業也會自建從變電站、配網、用電的專用電網。民營企業在這塊有較大的進步空間。4.1 按電壓分類
配電按電壓一般分為高壓配電、中壓配電和低壓配電，其中：- 高壓配電電壓：35KV、63KV，又稱地方電力網
配電按供電區域分為城市配電網、農村配電網、工廠配電網：- 城市配電網：提供城幣居民工作生活，負荷相對集中。
- 農村配電網：提供農業生產和農村正常生活用電。供電半徑大。
- 工廠配電網：提供工業基地生產所需的電能，負荷較大。
1) 交流供電方式：
三相三線制：分為三角形接線（用于高壓配電，三相220伏電動機和照明）和星形接線（用于高壓配電、三相380伏電動機）。
三相四線制：用于380/220伏低壓動力與照明混合配電。
三相二線一地制：多用于農村配電。
三相單線制：常用于電氣鐵路牽引供電。
單相二線制：主要應居民用電。
- 二線制：用于城市無軌電車、地鐵機車、礦山牽引機車等的供電；
- 三線制：供應發電廠、變電所、配電所自用電和二次設備用電，電解和電鍍用電。
配電網與廣大用戶緊密聯系，所以配電網是否合格還是十分重要的。
- 供電可靠性：供電可靠性是指針對用戶連續供電的可靠程度。
- 網損率：網損率可定義為電力網的電能損耗量與總供電量的比，通常用百分比表示。
- 電壓波動和電壓閃變：電壓波動是指電網電壓的快速變動或電壓包絡線的周期性變動。電壓閃變是指人眼對燈閃的主感覺，引起燈閃變波動電壓，稱為閃變電壓。
- 電壓合格率：電壓合格率是指電力系統某點電壓在統計時間內電壓合格的時間占總時間的百分比。
08年~18年是營營電表建設的高峰期，這波高峰基本過完了，居民都是自動抄表了（農電工下崗）。

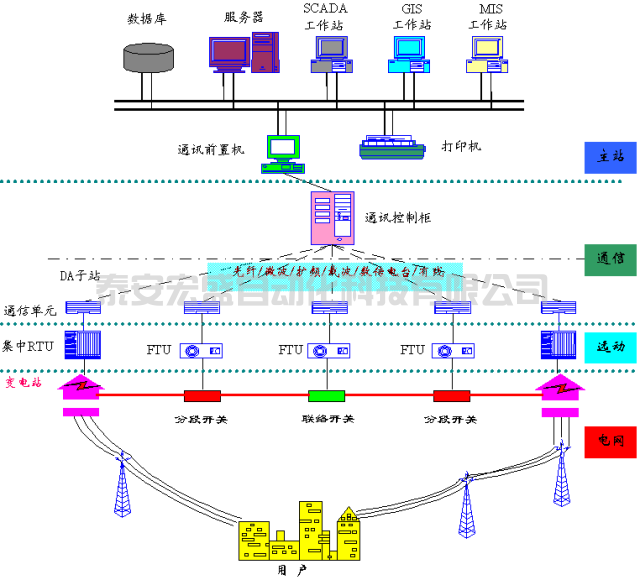

15年至今就是智能配電網的建設高峰，國網南網都說智能電網，主要就是智能配電網，這里面包括了配電自動化系統、配電網檢測和保護、開關電器等等，這里也簡單介紹下：
智能配網利用現代電子技術、通訊技術、計算機及網絡技術，將配電網在線數據和離線數據、配電網數據和用戶數據、電網結構和地理圖形進行信息集成，實現配電系統正常運行及事故情況下的監測、保護、控制、用電和配電管理的智能化。為了進一步提高智能配電網的運行效果、改善運行環境，需要在現有的技術基礎上，朝著以下方向發展:
信息采集技術。該技術可以快速、準確的采集電網運行所需的數據信息，是電網穩定運行的基礎。
基礎監控技術。該技術的應用為智能配電網的運行提供了全程、實時的狀態監測，可以及時發現運行故障問題，做出及時的反應。
自愈控制技術。通過自愈控制技術提高了智能配電網的運行安全性和可靠性，電網可自行解決一些基礎性的故障問題，有助于運行效率的提升，減少了運行維護的成本。
未來，還需要改造智能配電網網架，實現配電終端標準化和多種通信方式互補。1) 供電可靠性高
智能配電網可以抵御外力破壞，避免大面積停電，將外部破壞限制在一定范圍內，保障重要用戶供電。2) 電能質量更好
智能配電網能實時監測并控制電能質量，保證用戶設備的正常運行并且不影響其使用壽命。3) 運行效率更高
智能配網能實時監測配電設備溫度、絕緣水平，在安全可靠地前提下提高傳輸能力，提高配電網設備利用效率。4) 支持分布式電源大量接入
配電網是光伏、風機、燃料電池、微型燃氣輪機等分布式電源接入的主要平臺。在主網停電時，可用微電網保障重要用戶的供電。5) 支持與用戶互動
一方面，智能配電網采用通信信息技術，實現電網公司與用戶用電信息的雙向?qū)崟r交互；另一方面，大量需求側響應資源能夠通過電力市場充分參與到配網運行中，根據電價或激勵政策調整用電行為。配電網的設備量大、面廣，設備種類多、造價低且可靠性差，所以配網的故障率高，用戶感受到的停電事件96%由配網引起。

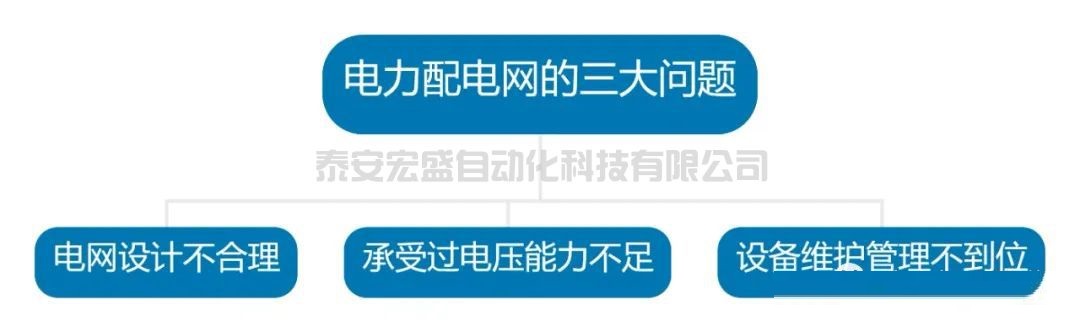

1) 主要存在的問題：
配電網量測覆蓋不全，對配電的運行情況感知能力不足；配電網網架結構不夠靈活，配電設備線路種類數量眾多，對分布式電源的潮流掌握不明確，不能及時滿足用戶多種多樣的電力服務需求。
