①將客戶端（Client）中DB1.DBX0.0開始的10個字節發送到服務器的DB1.DBX0.0開始的10個字節中。

②讀取服務器（Serve）中的DB2.DBX0.0開始的10個字節到客戶端DB1.DBX0.0開始的10個字節中。

01、創建一個PLC作為客戶端，名稱為“Client”,設定IP地址為：192.168.0.10，勾選允許遠程訪問

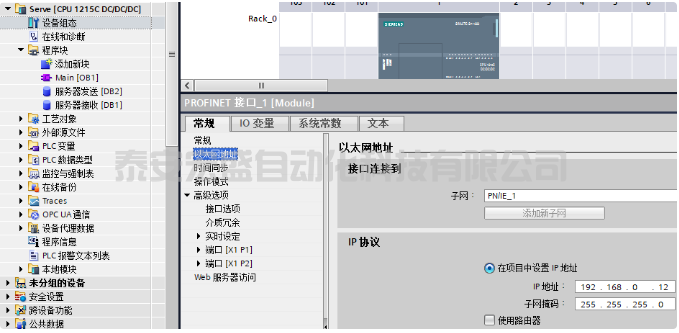

02、創建一個PLC作為服務器，名稱為“Sever”,設定IP地址為：192.168.0.12 ，勾選允許遠程訪問

03、在中間欄的“連接”條目中，可以看到已經建立的“S7_連接_1”，如圖所示。

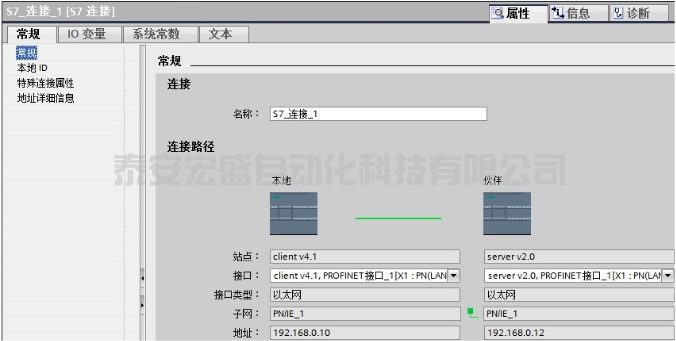

04、點中上面的連接，在“S7_連接_1”的連接屬性中查看各參數。在常規中，顯示連接雙方的設備，IP地址。

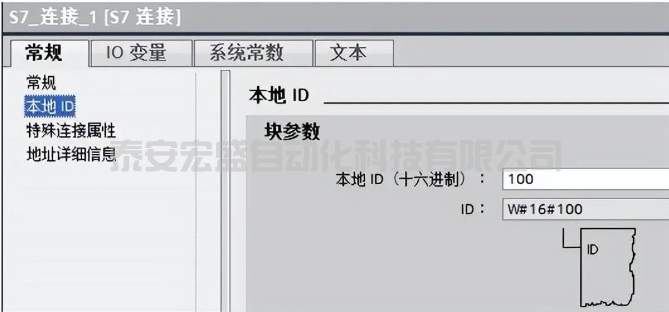

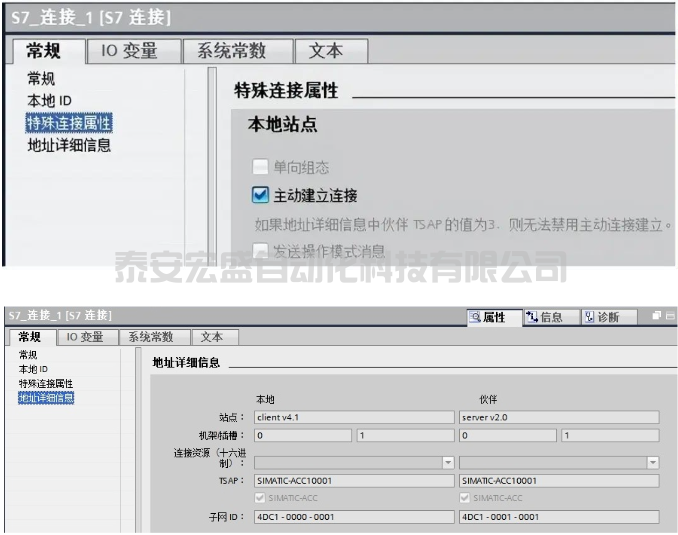

①在本地ID中：顯示通訊連接的ID 號，這里52">②在特殊連接屬性中：可以選擇是否為主動連接，這里client 是主動建立連接。

③在地址詳細信息中：定義通訊雙方的 TSAP 號，這里不需要修改。

05、程序編寫

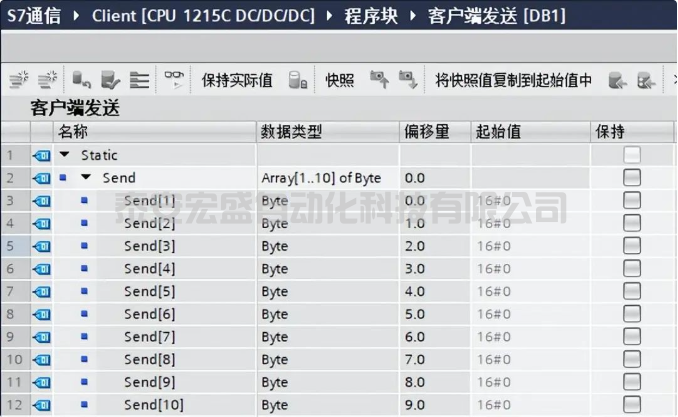

①客戶端側建立DB1和DB2塊，并建立Send和Recv名稱的數組。用于發送數據和接收數據

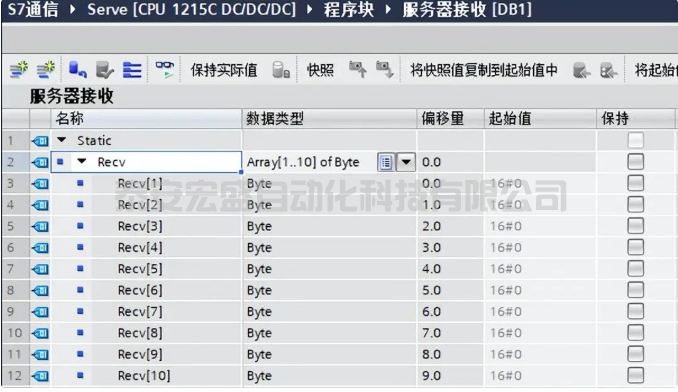

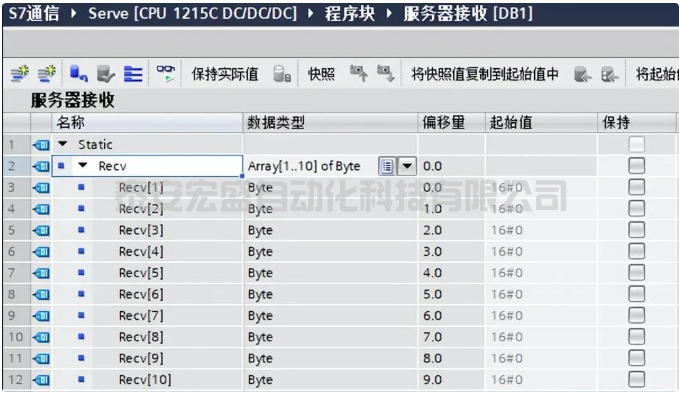

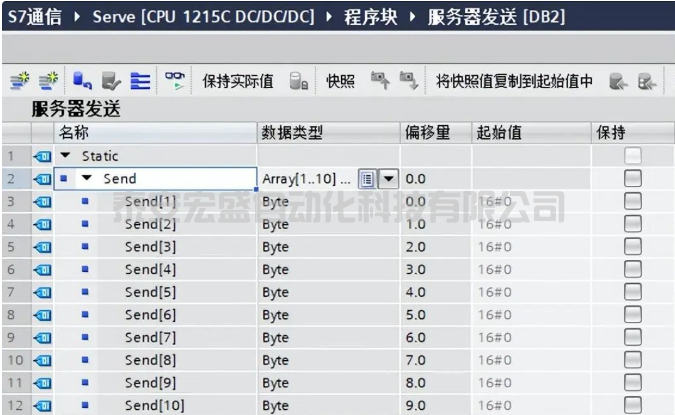

②服務器端建立DB1和DB2塊，并建立Send和Recv名稱的數組。用于發送數據和接收數據

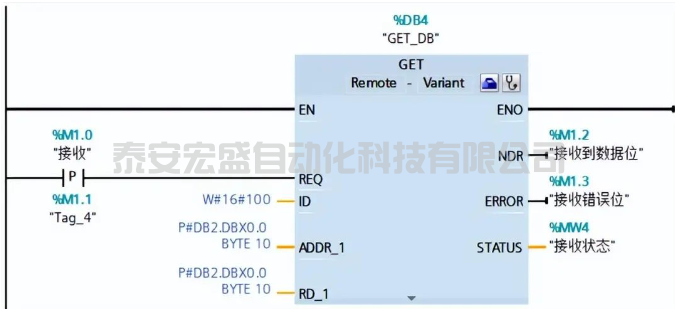

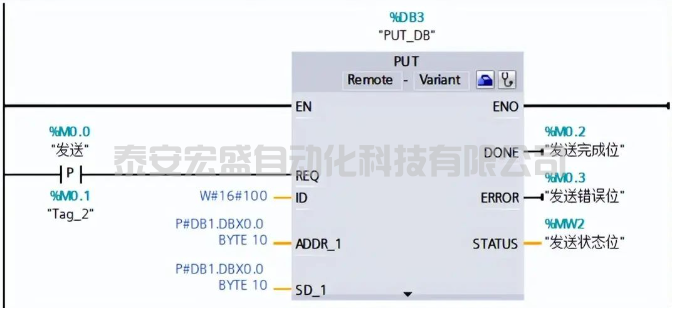

③客戶端編寫程序
