三菱Q系列CPU模塊當用擴展電纜將擴展基板連接到主基板上時，一定要用同一根擴展電纜將主基板的OUT端連接器和擴展基板的IN端連接器連接在一起。如果擴展電纜的連接形式是IN 到IN、OUT到OUT或者IN到OUT，則系統無法正常運行。
  當連接兩個或者更多擴展基板時，用一根擴展電纜將第一個擴展基板的OUT端連接器連接到第二個擴展基板的IN端連接器。

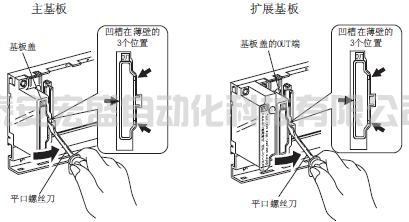

1、要將擴展電纜連接到主基板，用平口螺絲刀(5.5*75, 6*100) 等工具，卸掉基板蓋上OUT字符下面的部分。
 這也可以用于擴展電纜連接到擴展基板的OUT 端連接器的情況。
 當連接擴展電纜到Q00JCPU 時，手動卸掉基板蓋。
 要卸載基板蓋，將螺絲刀的尖頭插到基板蓋下面的間隙中，撬起基板。
 由于連接器安裝在基板蓋的內部，因此如果螺絲刀插的太深，可能會損壞連接器，所以請小心操作。



2、要連接擴展電纜到下一個擴展基板，除去基板蓋上IN字符下面的封條。


3、當將擴展電纜插到如何基板上時，握住擴展電纜的連接器部分。



4、在安裝擴展電纜后，一定要擰緊擴展電纜連接器的固定螺釘。(扭緊力矩：20N/cm)
