S7-1200 CPU 與 CP343-1 S7 通信（S7-1200 作為服務器）

S7-1200 CPU 與 CP343-1 之間的以太網通信通過 S7 通信來實現。當 CP343-1（至少標準版）作為客戶端，S7-1200 作為服務器，需在客戶端單邊組態連接和編程，而作為服務器端的 S7-1200 只需準備好通信的數據（非優化的 DB 塊，或者 PLC 變量）以及 V4.0 版本以上 CPU 需要激活連接機制。

硬件和軟件需求及所完成的通信任務

所需條件：

① S7-1215 DC/DC/DC V4.5 / CPU 314C-2 PN/DP，V3.3 + CP343-1（6GK7 343-1EX30-0XE0），V3.0

② TIA Portal Step7 Professional V17/ Step7 V5.6 SP2

所完成的通信任務：

① S7-300 CPU 將本地 DB3 中的數據通過 CP 卡寫到 S7-1200 CPU 中 DB4 中。

② S7-300 CPU 通過 CP 卡將 S7-1200 CPU 中 DB3 的數據讀取到本地 DB4 中。

S7-1200 與 CP343-1 之間 S7 通訊，可以分 2 種情況來操作，具體如下：

1. 第一種情況：S7-1200 與 CP343-1 都在 TIA Portal 中操作
2. 第二種情況：S7-1200 在 TIA Portal 項目中，CP343-1 在 Step7 項目中

一. 第一種情況（S7-1200 與 CP343-1 都在 TIA Portal 中操作）

在 TIA Portal 中，新建一個 S7-1200 站點和一個 S7-300 站點，然后做 S7 通信。

注意：本情況是適用于“S7-1200 與 CP343-1 在同一 TIA Portal 項目中” 和 “S7-1200 與 CP343-1 在不同 TIA Portal 項目中”兩種情況。

1.1 S7-1200 側和 S7-300CP 側硬件組態配置

1. 使用 TIA Portal 軟件新建一個項目并完成硬件配置

在 TIA Portal 的 “Portal 視圖” 中選擇 “創建新項目” 創建一個新項目。

2. 添加 S7-1200 CPU 硬件并為命名 PLC

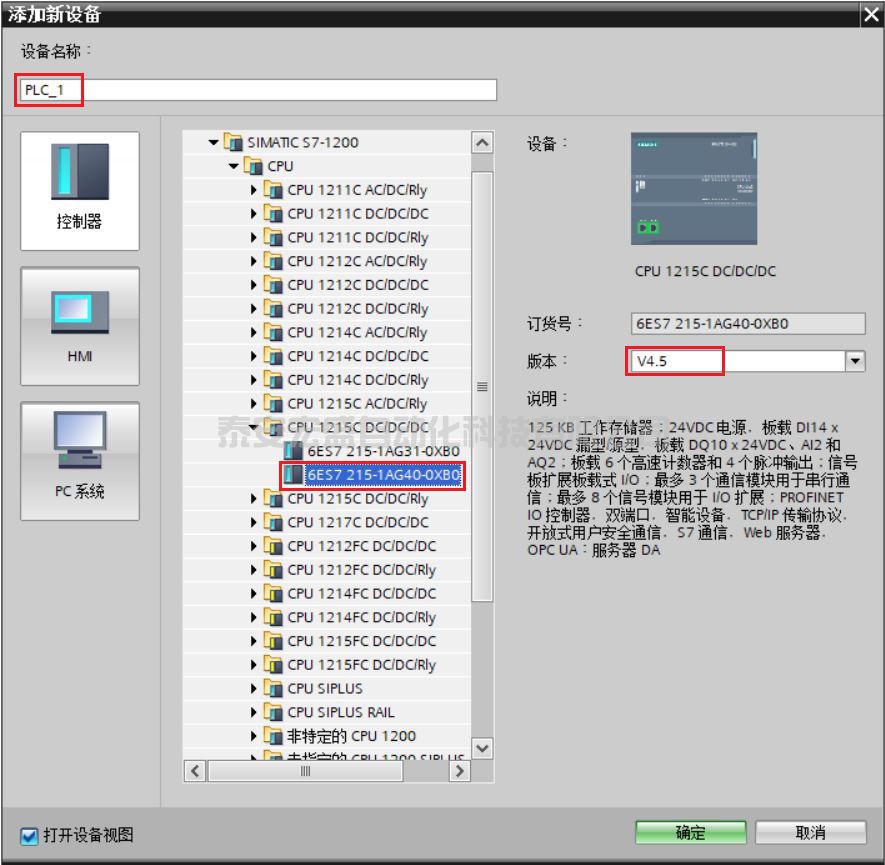

然后進入 “項目視圖”，在“項目樹” 下雙擊 “添加新設備”，在對話框中選擇所使用的 S7-1200 CPU 添加到機架上，命名為 PLC_1，如圖 1 所示。

圖 1. 添加 S7-1200 CPU 設備

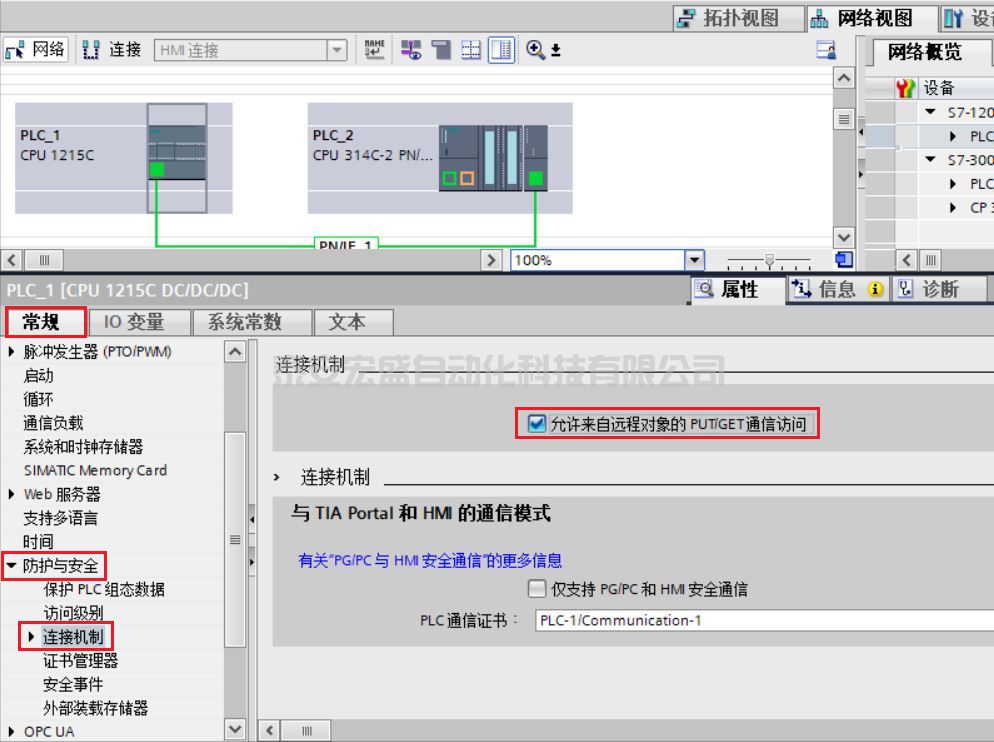

S7-1200 CPU 作為服務器，對于 V4.0 及其以上固件版本，必須勾選連接機制選項，否則會導致 S7 通信異常。在 CPU 常規屬性-防護與安全-連接機制內勾選參數設置，如圖 2 所示。

圖 2. 設置連接機制屬性

3. 為 PROFINET 通信口分配以太網地址

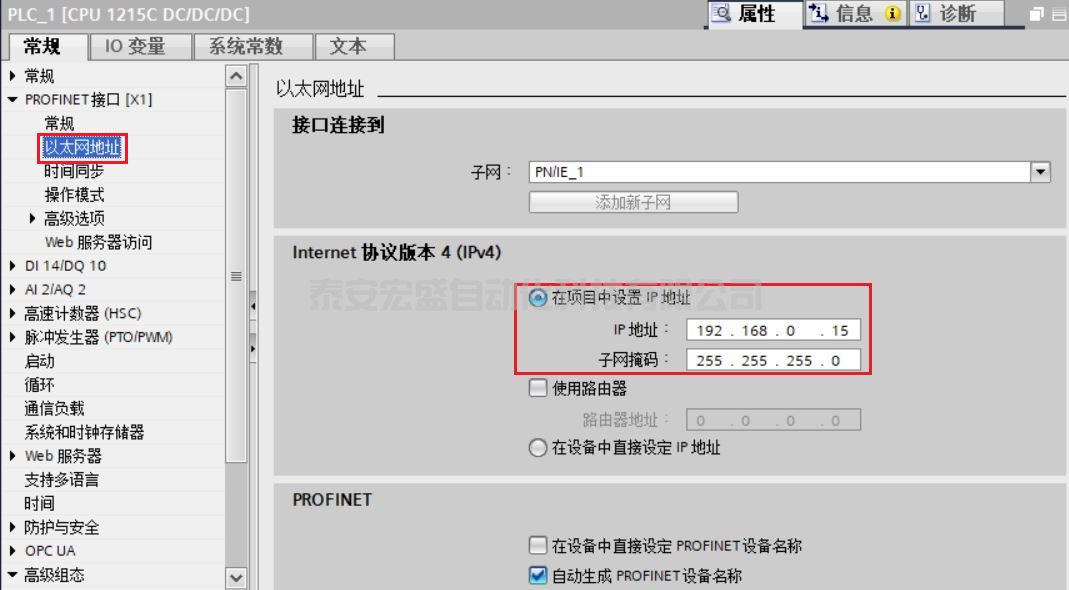

在 “設備視圖”中點擊 CPU 上代表 PROFINET 通信口的綠色小方塊，在下方會出現 PROFINET 接口的屬性，在 “以太網地址” 下分配 IP 地址為 192.168.0.15 ，子網掩碼為 255.255.255.0，如圖 3 所示。

圖 3. 分配 S7-1200 CPU IP 地址

4．添加 S7-300 CPU 和 CP343-1 硬件并命名 PLC

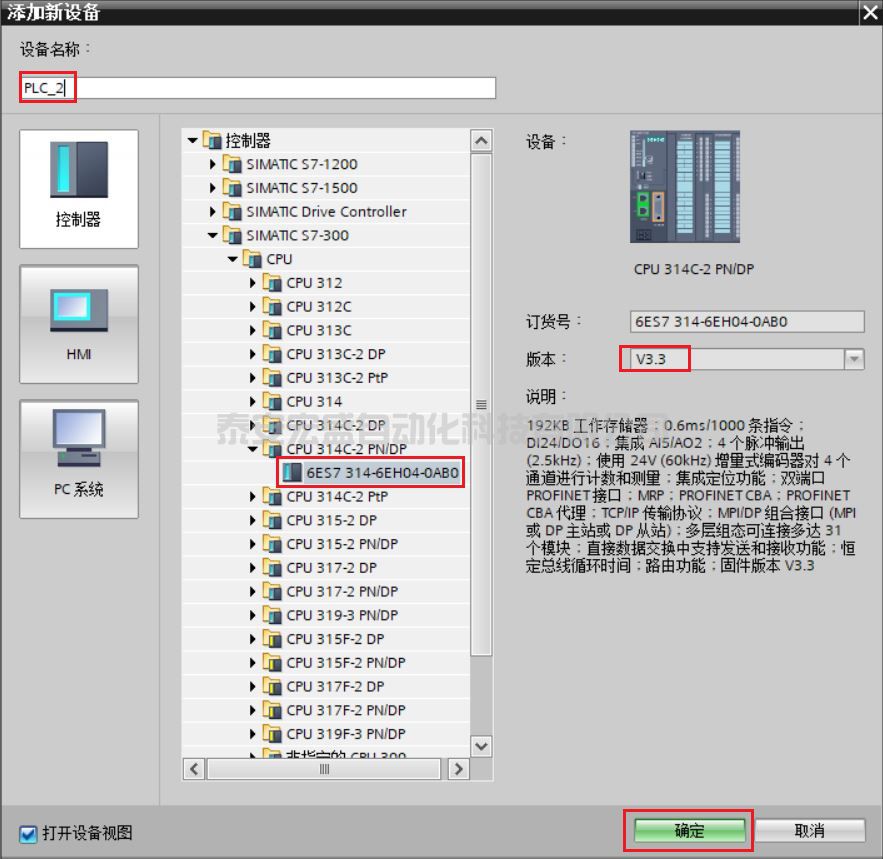

然后進入 “項目視圖”，在“項目樹” 下雙擊 “添加新設備”，在對話框中選擇所使用的 S7-300 CPU 添加到機架上，命名為 PLC_2，如圖 4 所示。

圖 4. 添加 S7-300 CPU 設備

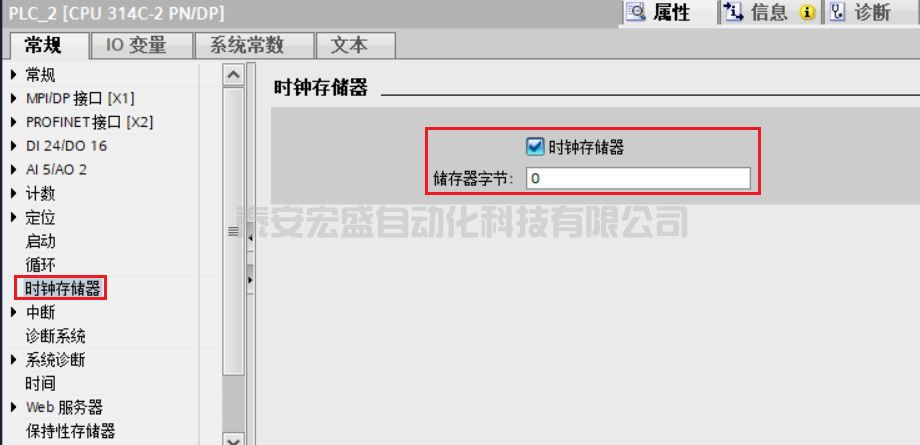

為了編程方便，使用 CPU 屬性中定義的時鐘位，定義方法如下： 在 “項目樹” > “PLC_2”> “設備組態” 中，選中 CPU ，然后在下面的屬性窗口中，“屬性” > “時鐘存儲器” 下時鐘字節定義在 MB0，如圖 5 所示。 時鐘位使用 M0.5，以 1Hz 的速率自動激活發送任務。

圖 5. 啟動時鐘存儲器

5. 組態 CP343-1 并分配以太網地址

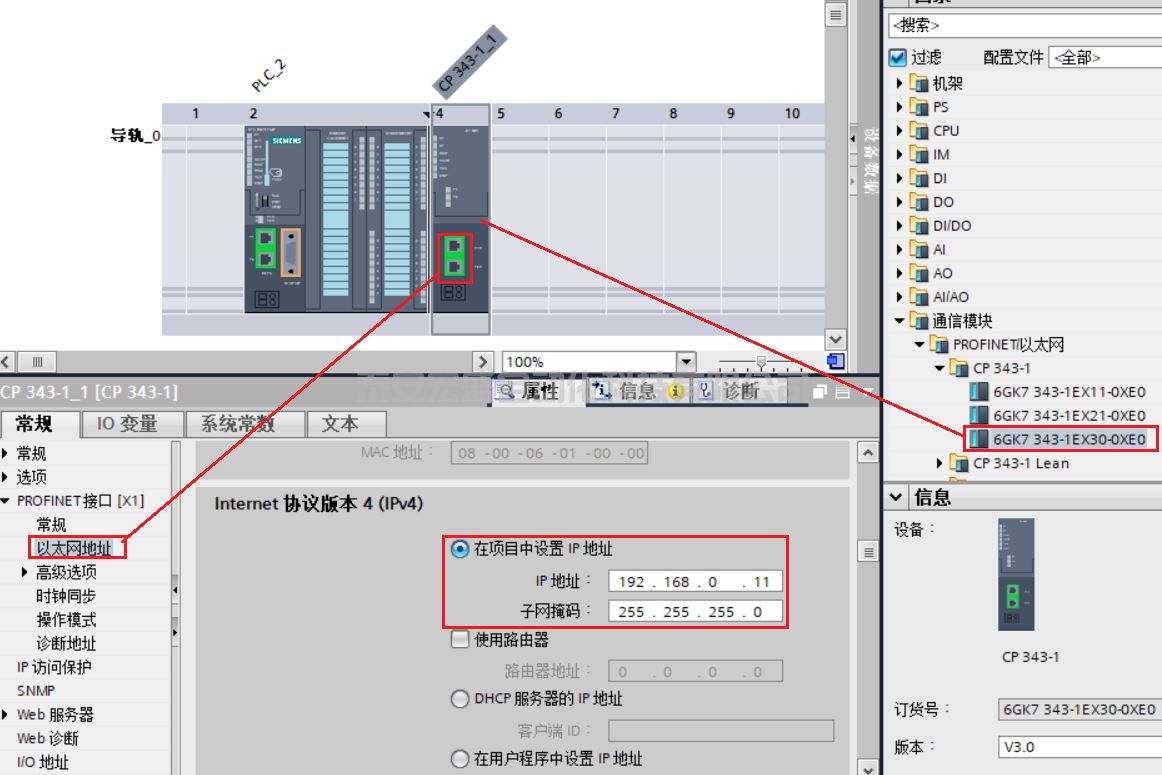

在 “設備視圖”中點擊 CP 上代表 PROFINET 通信口的綠色小方塊，在下方會出現 PROFINET 接口的屬性，在 “以太網地址” 下分配 IP 地址為 192.168.0.11，子網掩碼為 255.255.255.0，如圖 6 所示。

圖 6. 分配 CP343-1 IP 地址

6. 創建 CPU 的邏輯網絡連接（僅當S7-1200 和 S7-300 在同一 TIA 項目）

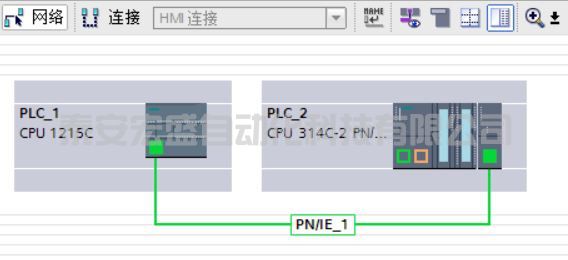

在 “項目樹”>“設備和網絡” >“網絡視圖” 視圖下，創建兩個設備的連接。用鼠標點中 S7-1200 上的PROFINET通信口的綠色小方框，然后拖拽出一條線，到另外一個 CP343-1 上的 PROFINET 通信口上，松開鼠標，PN/IE_1 的子網連接就建立起來了，如圖 7 所示。

圖 7. 建立伙伴間的網絡子網連接

注：當 S7-1200 和 S7-300 在不同項目時，無需操作此步驟。獨立設置各自 PLC/CP 的子網連接即可。

1.2 在 S7-300 側配置 S7 單邊通信連接和編程

1．創建 S7 單邊通信連接

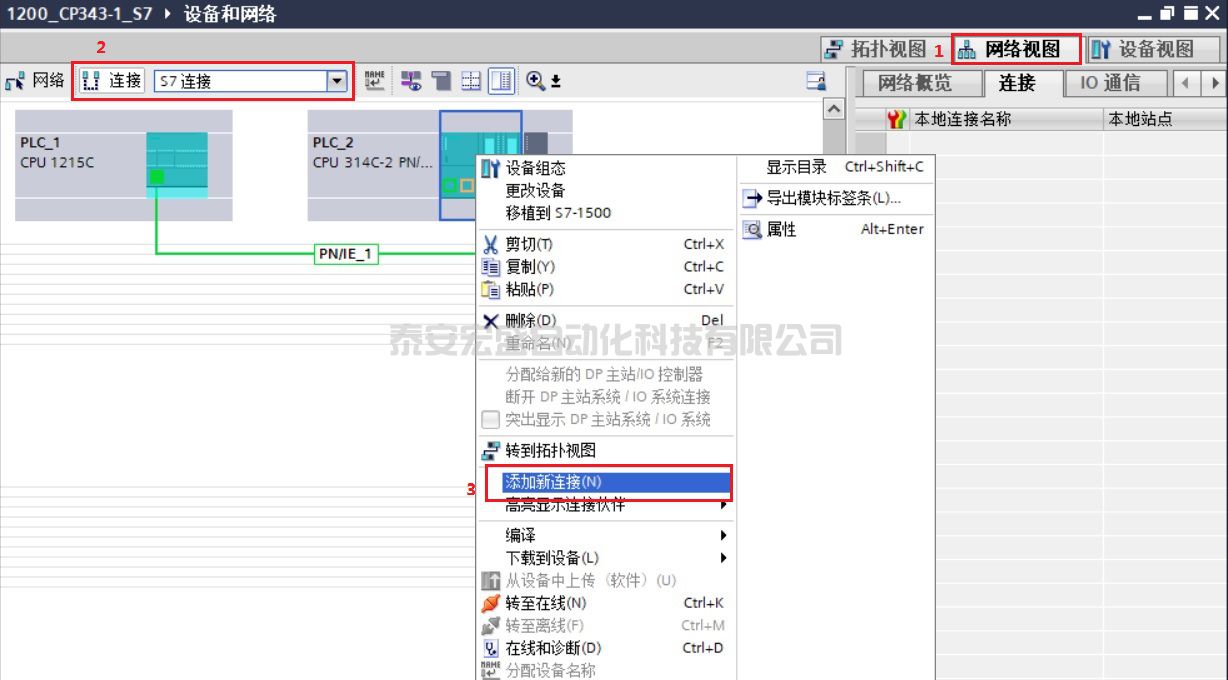

① 打開 "網絡視圖" 配置網絡，點中左上角的"連接"圖標，此時 CPU 變成亮藍色，選擇 S7 連接，然后選中 S7-300 CPU，右鍵選擇添加新的連接， 如圖 8 所示。

圖 8. 網絡視圖配置

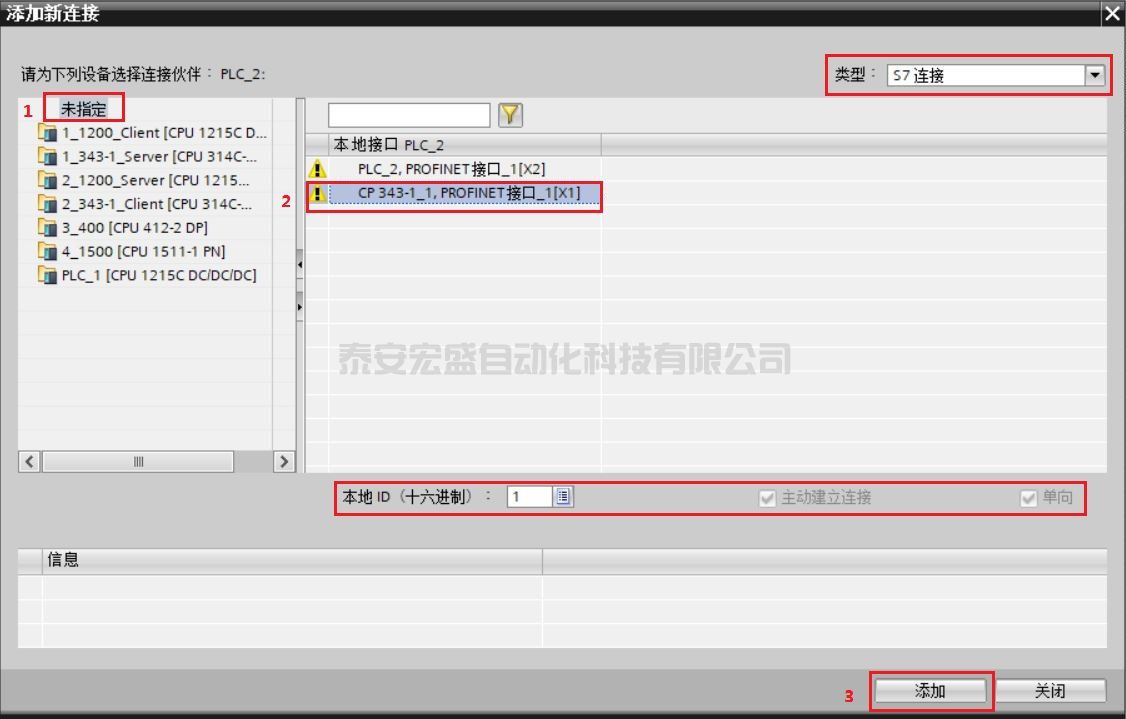

② 在連接列表里選擇未指定，并確認本地接口，確認連接類型為 S7 連接。S7-300 側因做 S7 單邊通信客戶端，確認 S7 連接屬性為主動建立連接和單向，最后點擊添加，如圖 9 所示。

圖 9. 添加未指定伙伴的 S7 單邊新連接

注意：

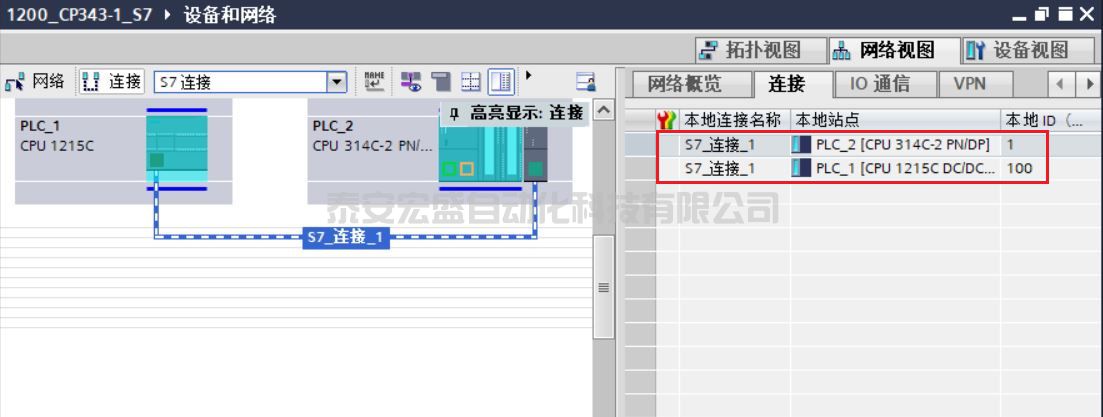

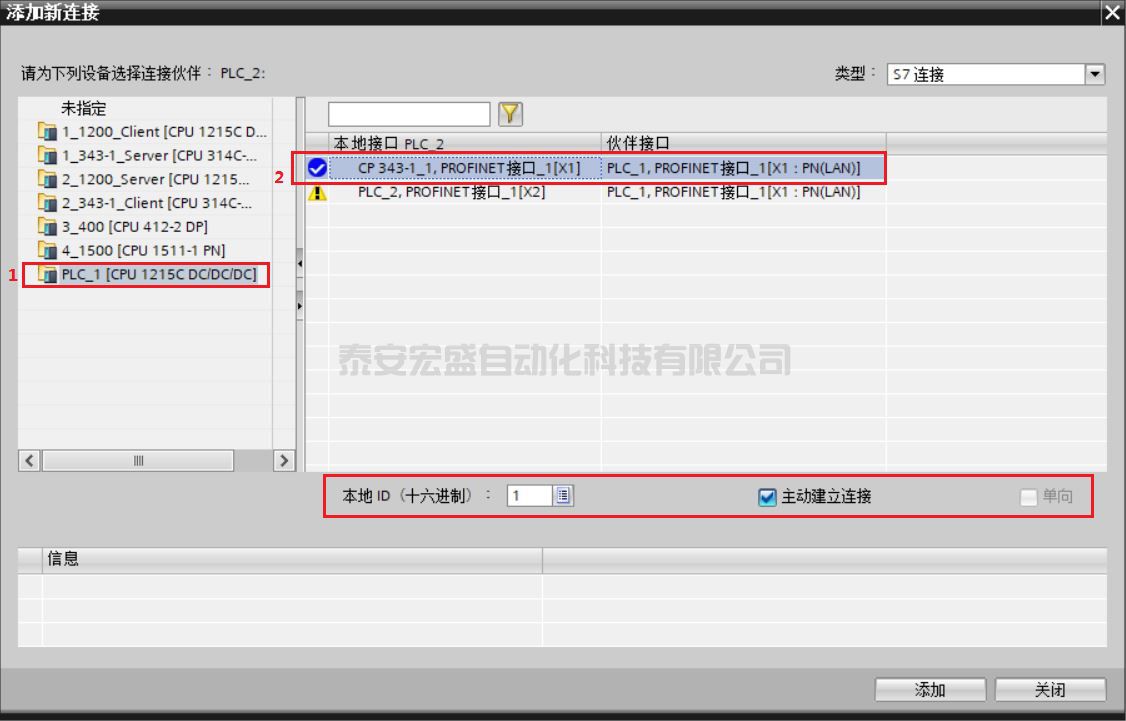

此處也可以選擇指定的 CPU，但是這時則會在 CPU 和 CP 生成兩條連接，此時為 S7 雙邊連接，這樣兩個 CPU 需要分別編譯下載組態，如圖 10、11 所示。

所以，一般建議選擇未指定 S7 連接。

圖 10. CP343-1 添加指定伙伴的 S7 連接

圖 11. S7 雙邊連接

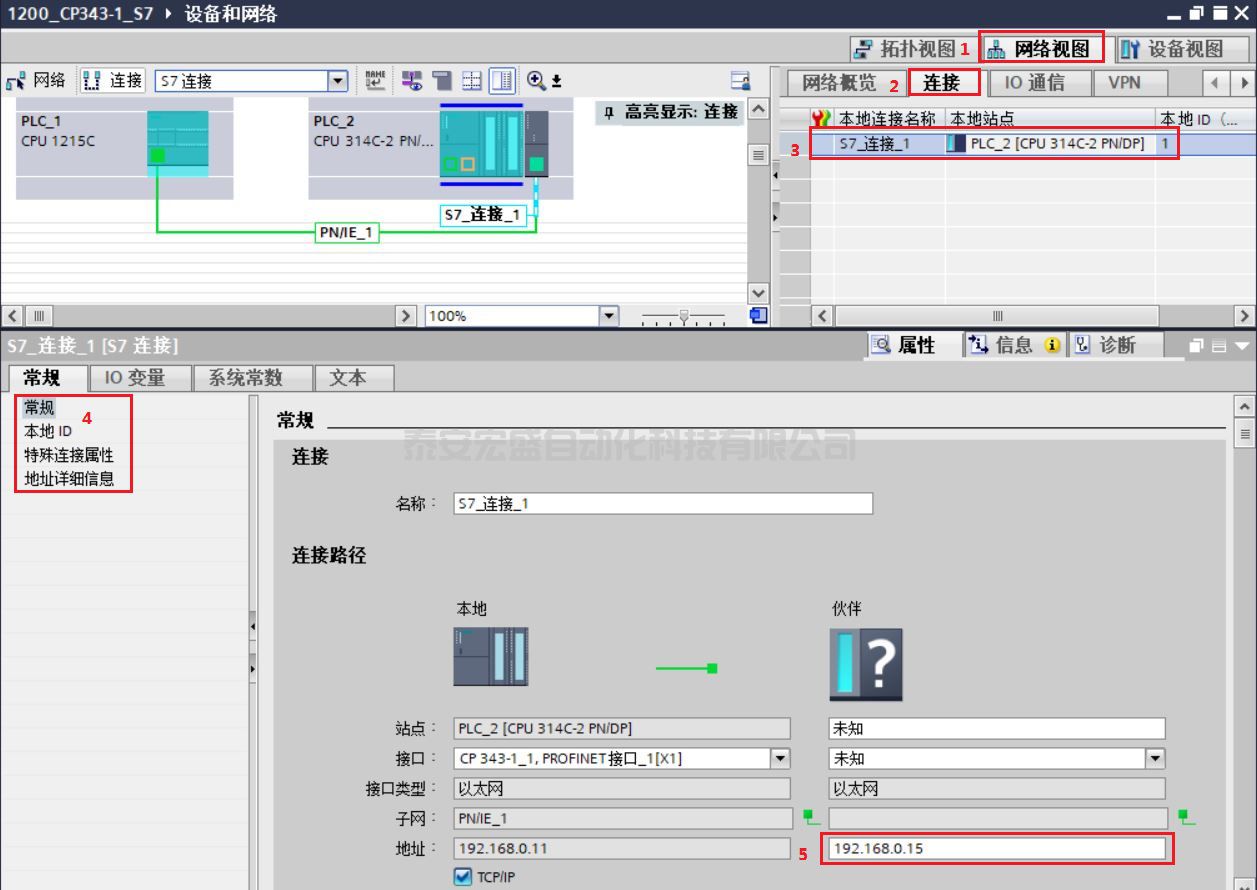

③ 在“網絡視圖”-“連接”內，查看新添加的 S7 單邊連接。在“連接”下只有一個 S7 單邊連接存在，在 S7 連接常規-屬性?xún)?nèi)，設置伙伴的 IP 地址，如圖 12 所示。

圖 12. 設置伙伴 IP 地址

2．設置 S7 單邊通信連接屬性

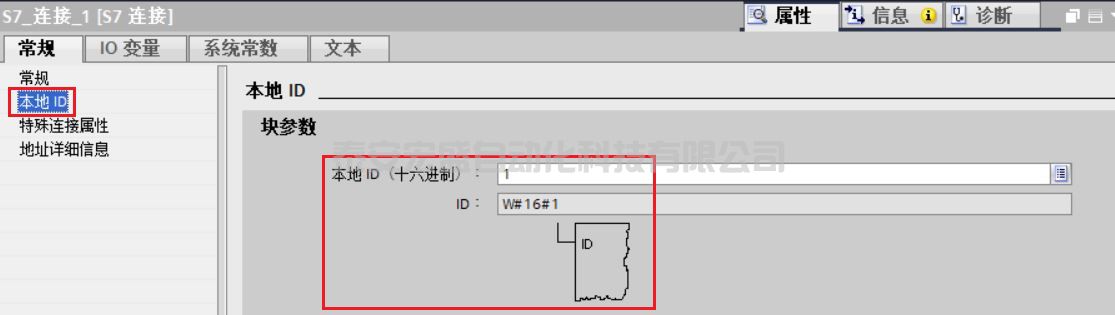

① 在“網絡視圖”-“連接”內選中新創建的 S7 單邊連接，在常規-屬性?xún)?nèi)設置 S7 單邊連接參數。本地ID使用默認 ID 值 W#16#100，在調用 S7 指令時使用，如下圖 13 所示。

圖 13. S7 單邊連接本地 ID

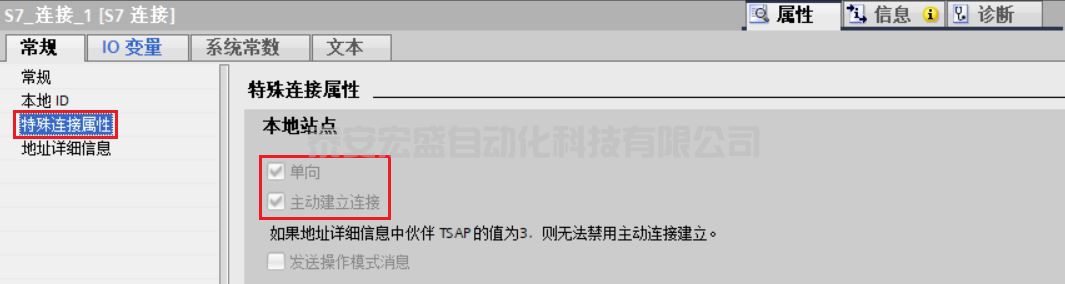

② 特殊連接屬性?xún)?nèi)，確認客戶端 S7 單邊連接參數：“單向”、“主動建立連接”勾選，如圖 14 所示。

圖 14. S7 單邊連接特殊連接屬性

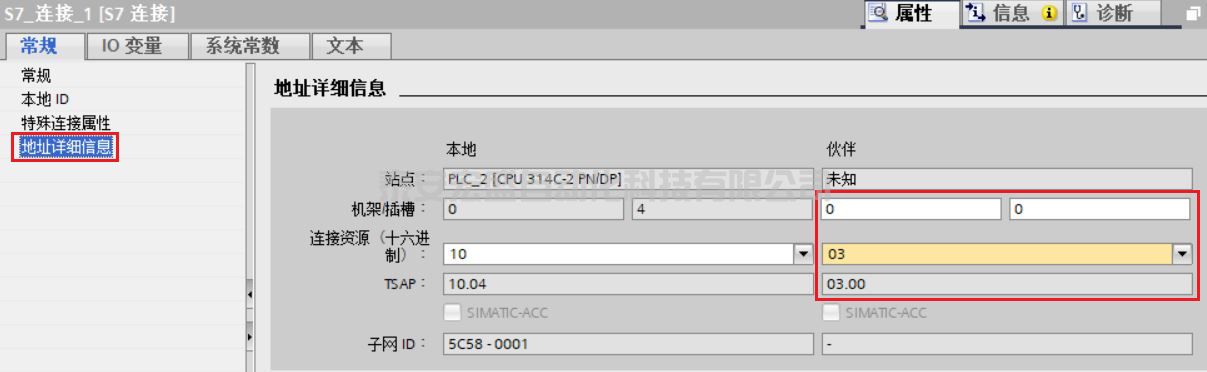

③ 地址詳細信息內，設置本地和伙伴雙方 TSAP，如圖 15 所示。

圖15. S7 單邊連接地址詳細信息

注意：S7-1200 預留給 S7 連接兩個 TSAP 地址：03.00 和 03.01。

3．S7-300 側軟件編程

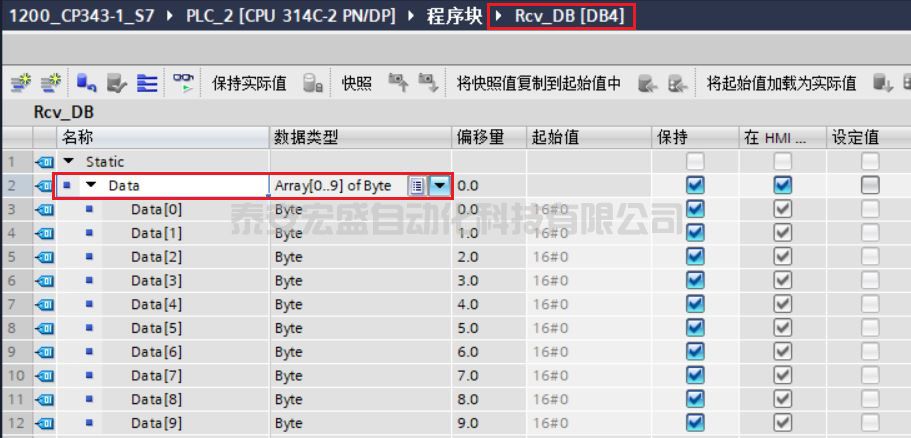

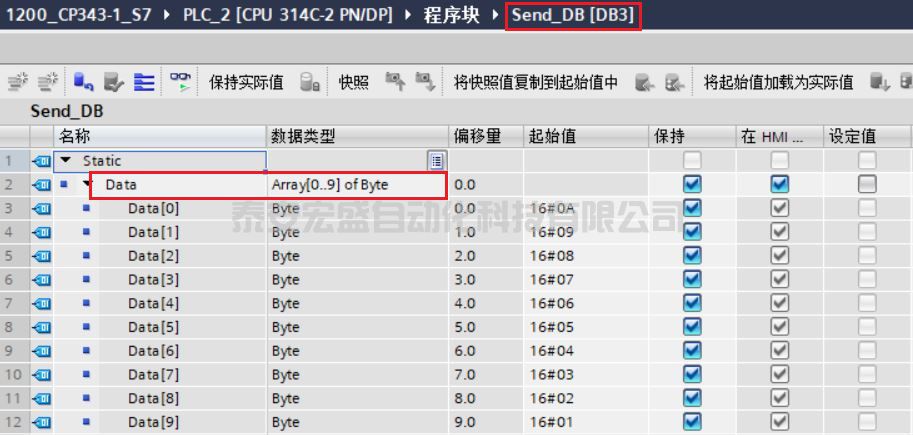

① 創建接收和發送數據塊 ，接收 DB 10 字節數組，發送 DB 10 字節數組。如圖 16、17 所示。

圖 16. S7-300 創建接收數據區 DB 塊

圖 17. S7-300 創建發送數據區 DB 塊

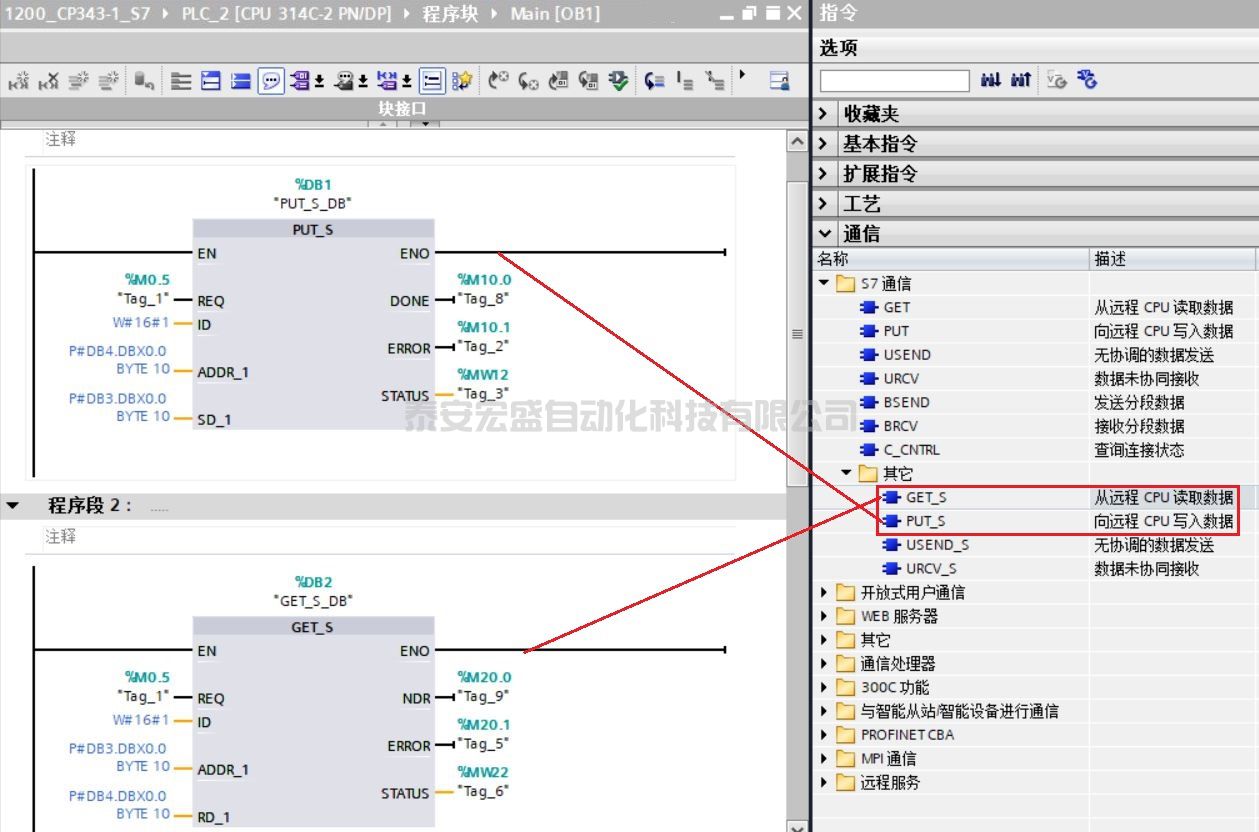

② 在 OB1 中，從"指令">"通信">"S7 通信">"其他"下，調用 GET_S、PUT_S 通信指令。程序如圖 18 所示。

圖 18. OB1 調用 S7 通信指令

指令管腳參數說明：

S7-300 側 S7 單邊連接配置和編程完成，編譯存盤并下載。

1.3 在 S7-1200 側配置和編程

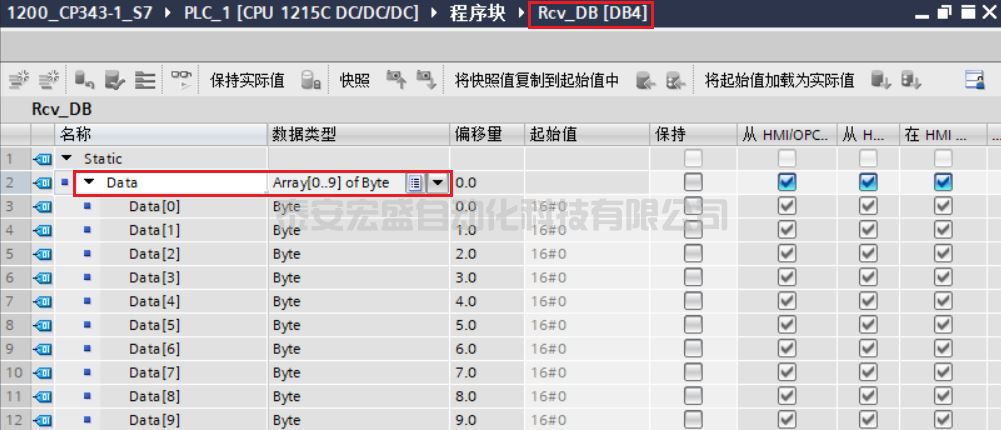

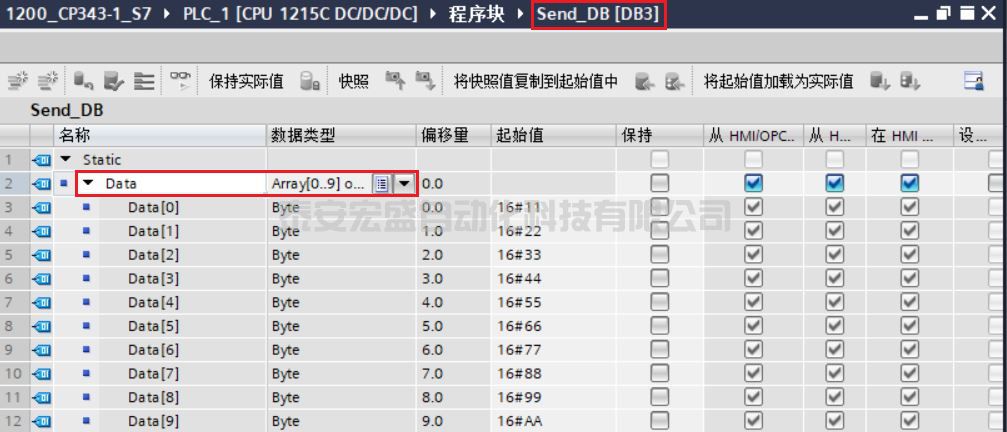

①創建接收和發送數據塊 ，接收 DB 10 字節數組，發送 DB 10 字節數組。如圖 19、20 所示。

圖 19. S7-1200 創建接收數據區 DB 塊

圖 20. S7-1200 創建發送數據區 DB 塊

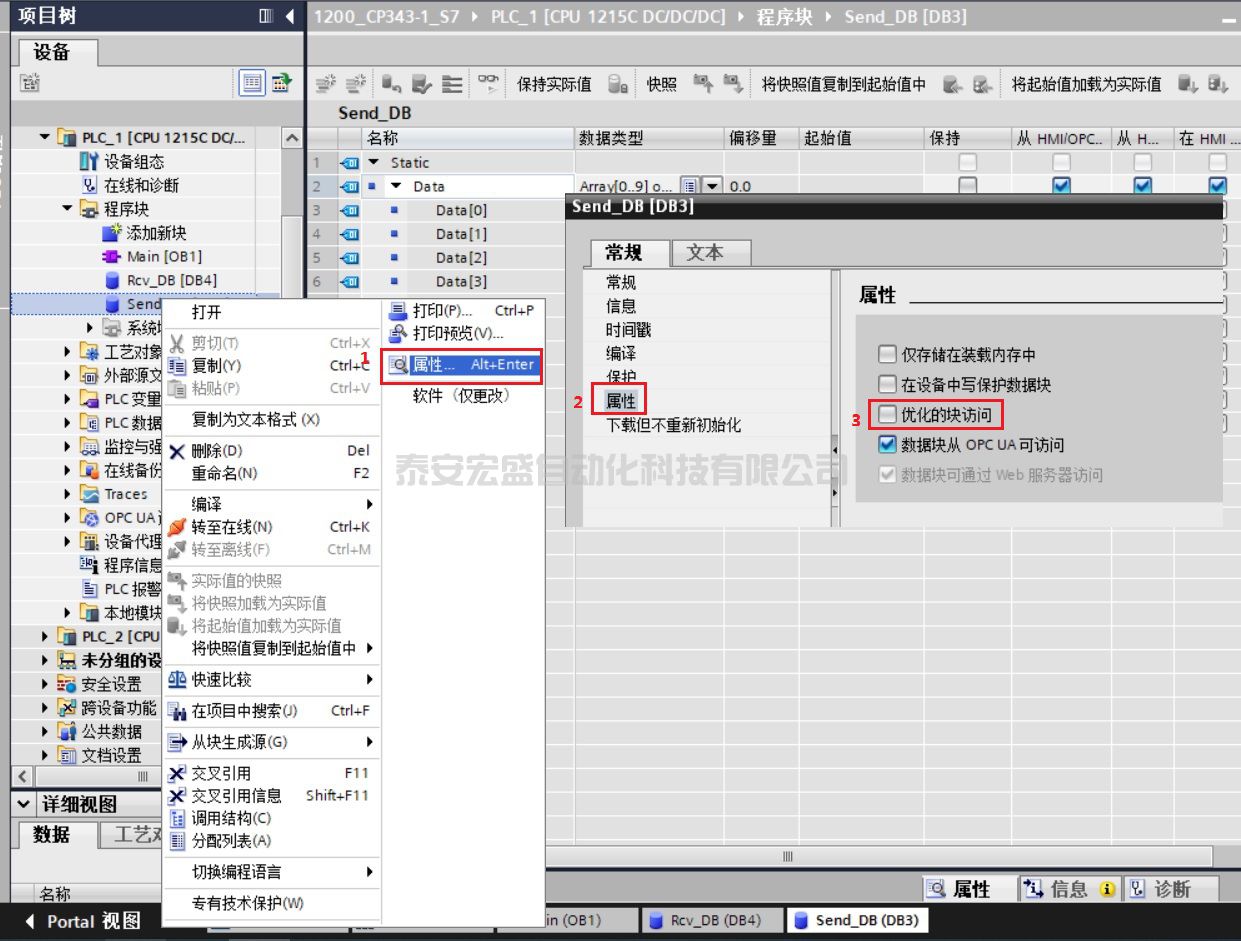

② S7 通信中 S7-1200 CPU 側使用的 DB 塊必須為非優化的 DB 塊。右鍵單擊 DB 塊，在 DB 塊屬性?xún)?nèi)取消“DB 塊的優化塊訪問”，如圖 21 所示。

圖 21. 取消 DB 塊的優化塊訪問

注：進行 S7 單邊通信，正常情況下對于 S7-1200 側（服務器側）無需任何配置。但需注意兩點：

1. S7-1200 勾選連接機制屬性；.

2. S7-1200 側被讀寫的 DB 塊取消優化訪問。

文檔按照雙方均為新建項目考慮測試。

1.4 監控通信結果

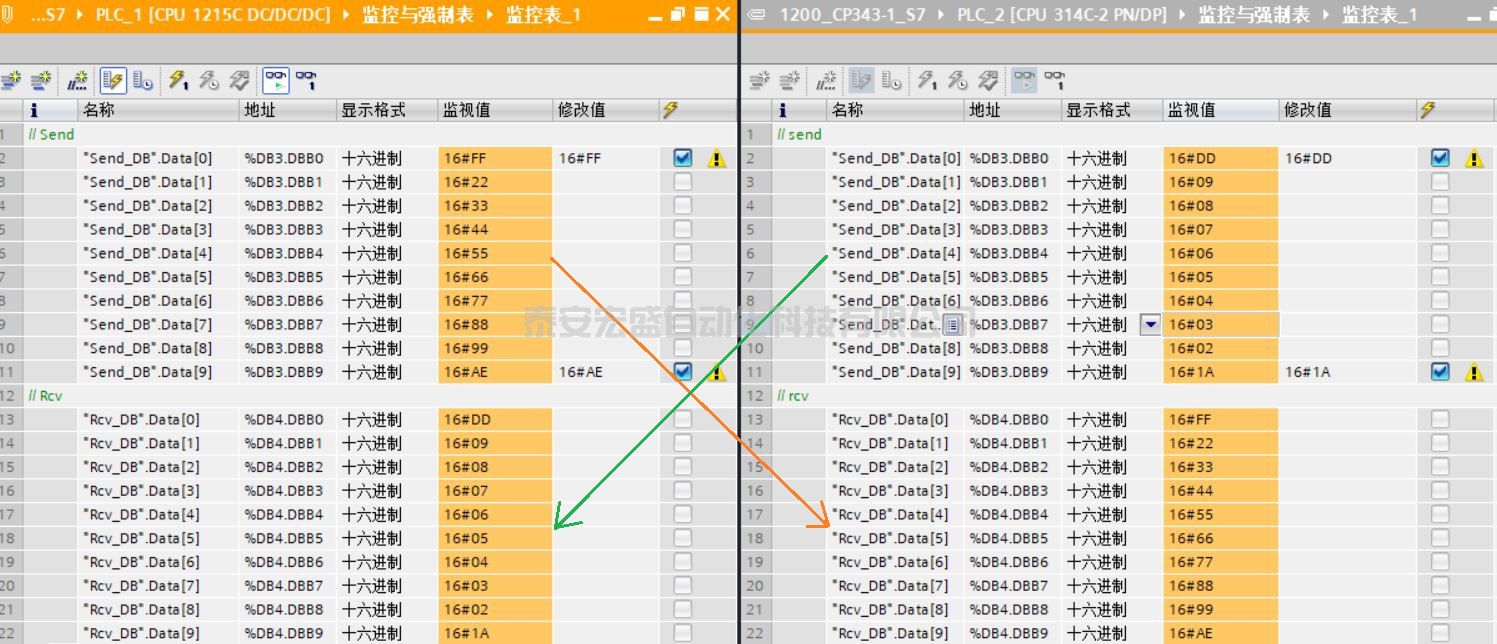

下載兩個 CPU 中的所有硬件組態及程序，實現兩個 CPU 之間數據交換，監控結果如圖 22 所示。

圖 22. 監控結果

二. 第二種情況（S7-1200 在 TIA Portal 項目中，CP343-1 在 Step7 項目中）

S7-1200 作為 S7 服務器，使用 TIA Portal 編程；CP343-1 作為 S7 客戶端 ，使用 Step7 編程；詳細步驟如下。

2.1 S7-1200 側硬件組態配置

該部分內容和 1.1 章節內容相同，不再贅述。

2.2 在 S7-300 側配置 S7 單邊通信連接和編程

1 . 創建 PLC 項目并進行硬件組態配置

在 STEP7 中創建一個項目并插入 CPU 314C-2 PN/DP 和 CP343-1 。操作步驟如下：

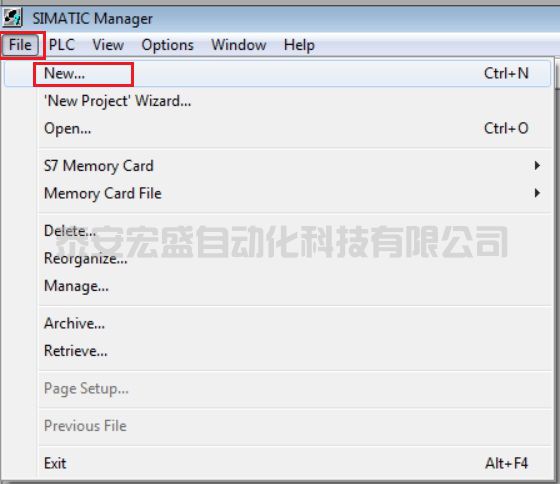

(1) 打開 STEP7，在 “File” 菜單中選擇 “New…” 選項，如圖 23 所示。

圖 23. 新建項目

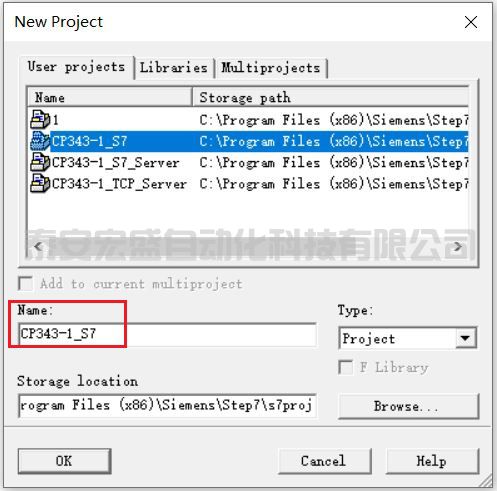

(2) 在彈出的創建新項目窗口里輸入項目名為 “CP343-1_S7” ，然后點擊 “OK” 按鈕，如圖 24 所示。

圖 24. 輸入項目名稱

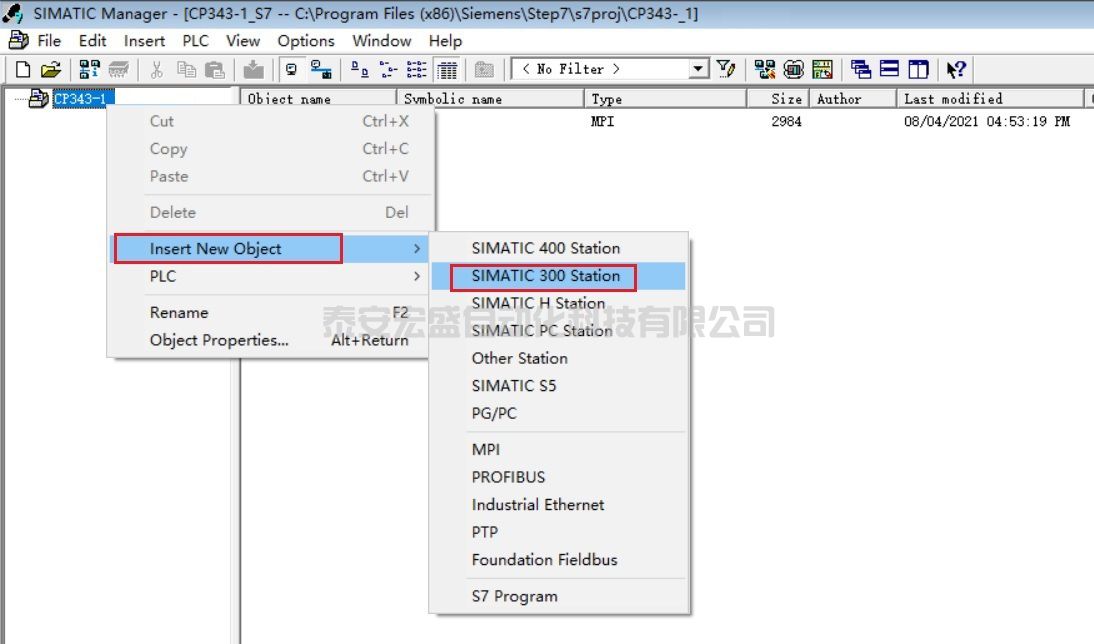

(3) 在 CP343-1_S7 下點擊右鍵 “Insert New Object”，選擇 “SIMATIC 300 Station”，如圖 25 所示。

圖 25. 插入 S7-300 站點

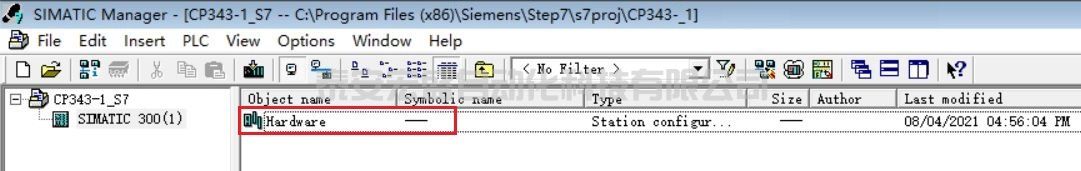

(4) 雙擊 “Hardware” 打開硬件組態，如圖 26 所示。

圖 26. 硬件組態

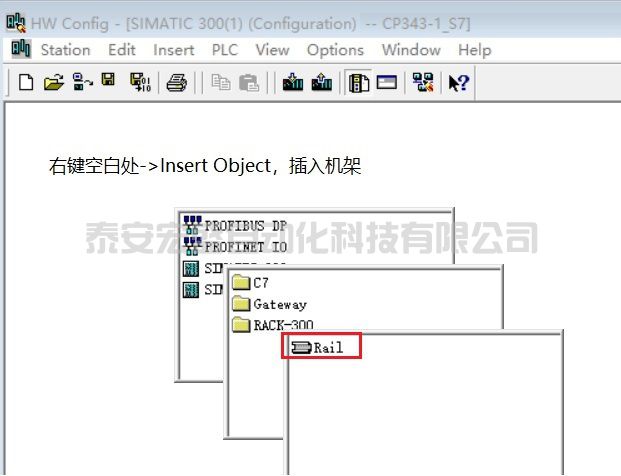

(5) 插入 S7-300 機架，如圖 27 所示。

圖 27. 插入 S7-300 機架

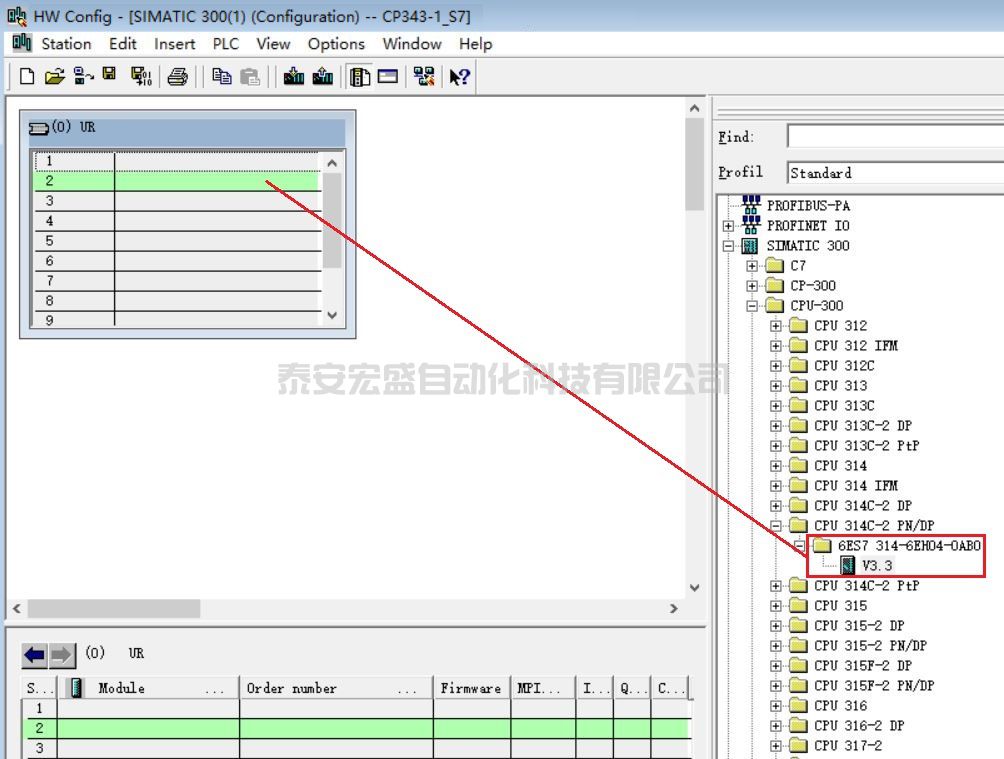

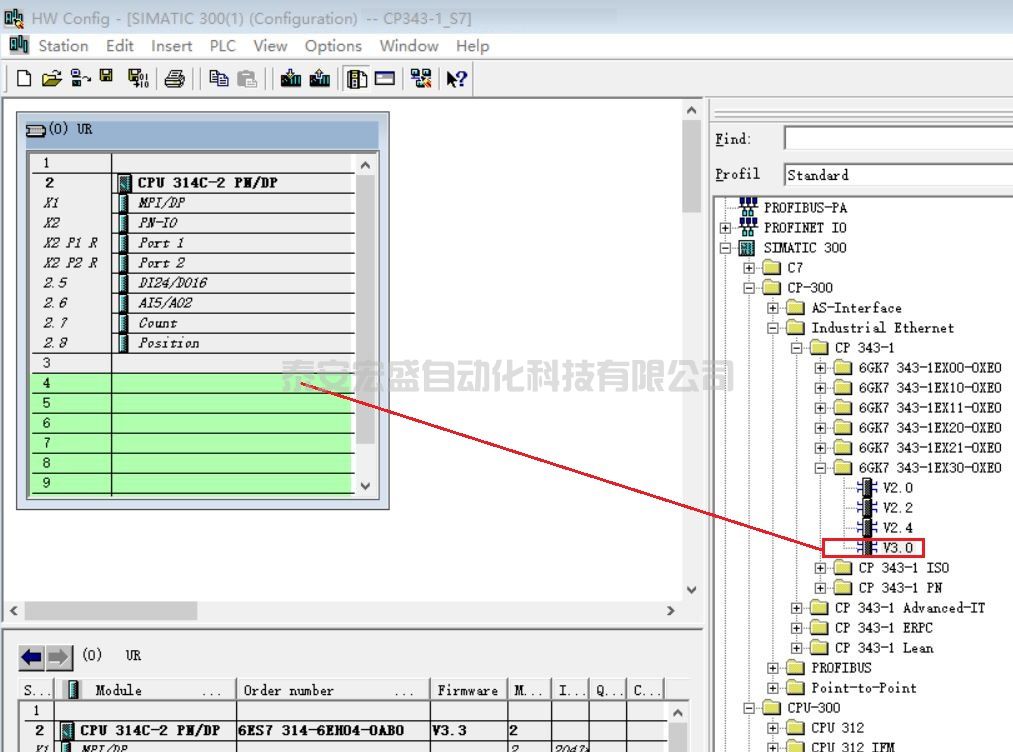

(6) 插入 CPU 314C-2 PN/DP 和 CP343-1，如圖 28、29 所示。

圖 28. 插入 S7-300 CPU

圖 29. 插入 CP343-1

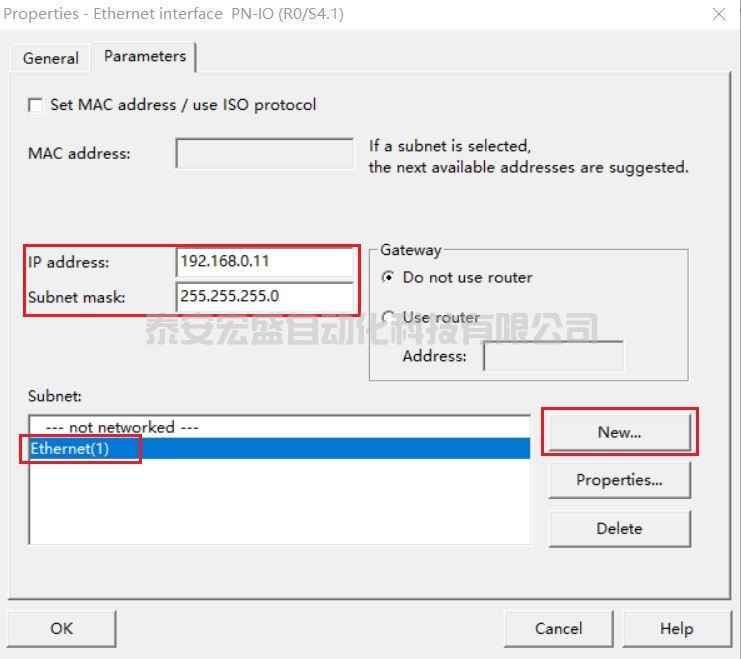

(7) 設置 CP343-1 的 IP 地址 192.168.0.11 和子網掩碼 255.255.255.0 ，并添加新建子網。如圖 30 所示。

圖 30. 設置 IP 地址和添加子網

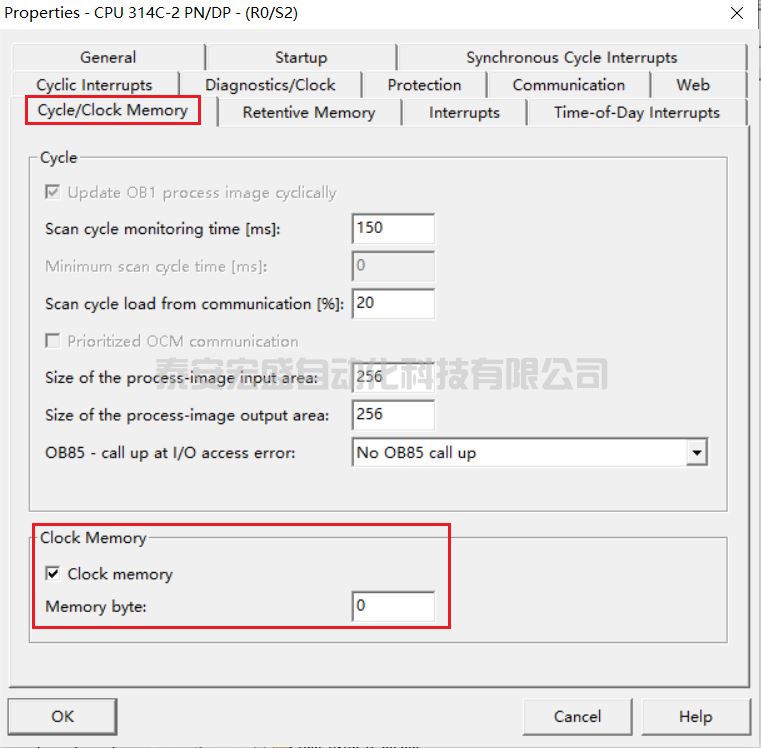

(8) 為了編程方便，使用 CPU 屬性中定義的時鐘位，定義方法如下： 雙擊硬件配置機架內的 CPU 314C-2PN/DP ，進入 CPU 屬性設置，選擇 Cycle/Clock Memory，然后激活 Clock memory 時鐘字節定義為 MB0，如圖 31 所示。 時鐘位使用 M0.5，以 1Hz 的速率自動激活發送任務。

圖 31. 啟動時鐘存儲器

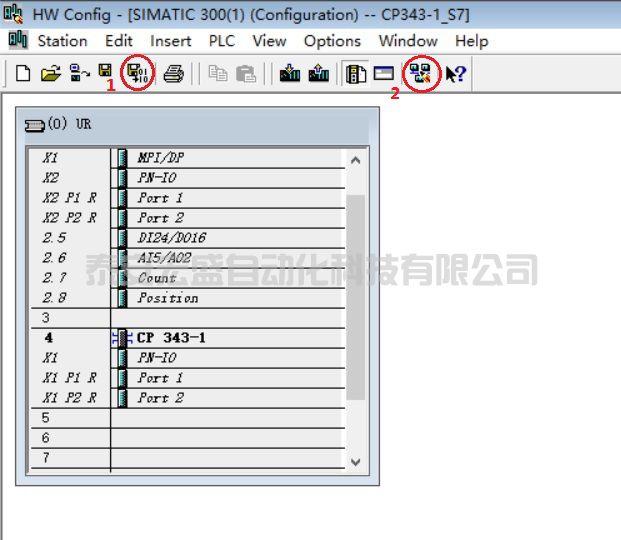

(9)點擊 “Save and Compile” 按鈕。編譯保存硬件組態信息，如圖 32 內 1 所示。

圖 32. 保存并編譯硬件組態

2．在 Netpro 內組態并配置 S7 單邊連接參數

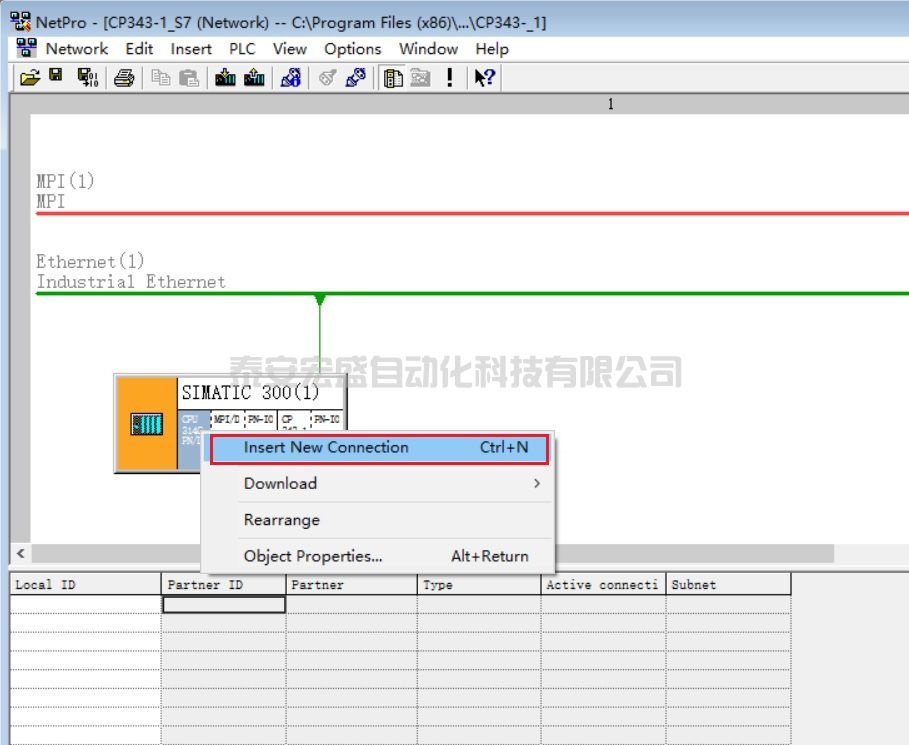

① 硬件配置完畢后，點擊 Netpro 圖標如圖 32 內 2 所示，進入 Netpro 右鍵 CPU 添加新連接，如圖 33 所示。

圖 33. Netpro 內新建 S7 單邊連接

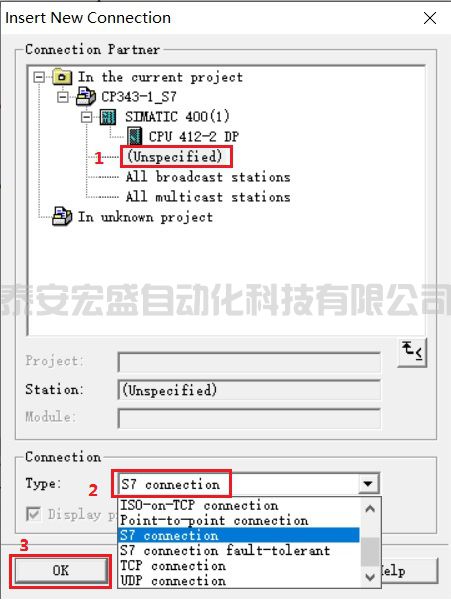

②選擇未指定的伙伴，類型選擇 S7 連接，然后確定，如圖 34 所示。

圖 34. 新建未指定 S7 連接

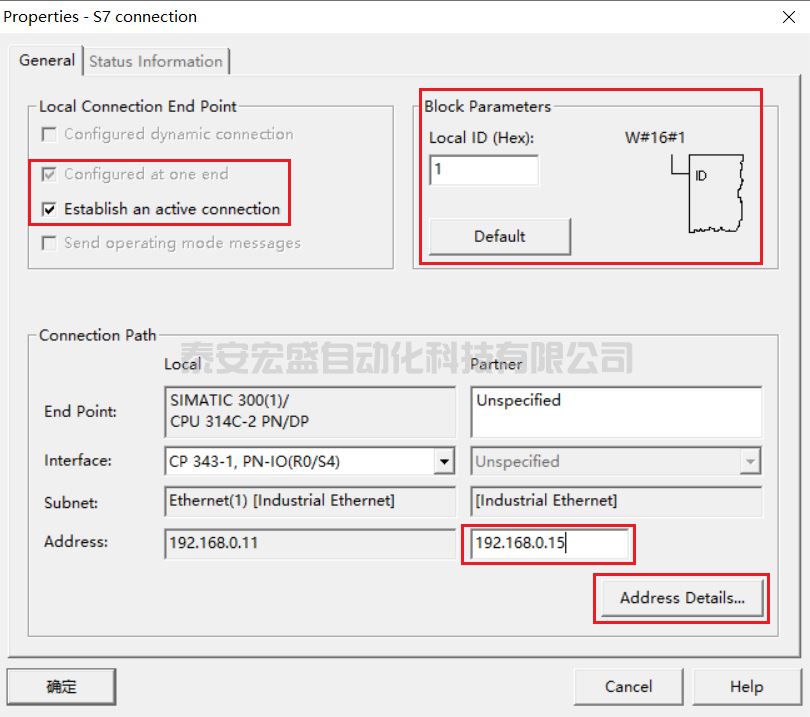

③添加完成后，進一步設置 S7 連接參數。 因 CP343-1 做 S7 單邊通信客戶端，確認 S7 連接屬性為主動建立連接和單向，查看 S7 連接 ID 號，并設置未指定伙伴的 IP 地址，如圖 35 所示。

圖 35. 設置新建的 S7 連接參數

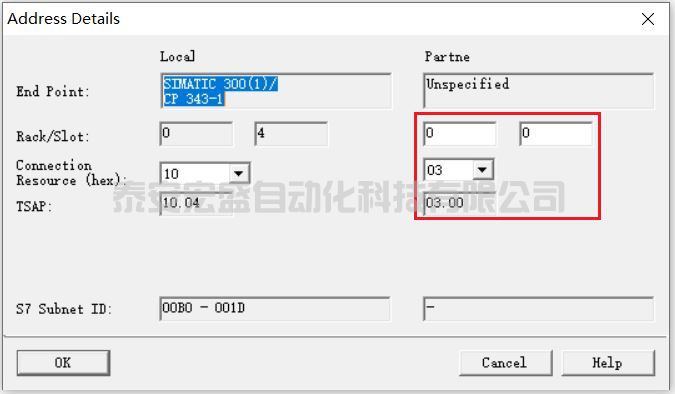

④在“Address Details”內設置伙伴的 TSAP，如圖 36 所示。

圖 36. 設置伙伴 TSAP

注意：S7-1200 預留給 S7 連接兩個 TSAP 地址：03.00 和 03.01。

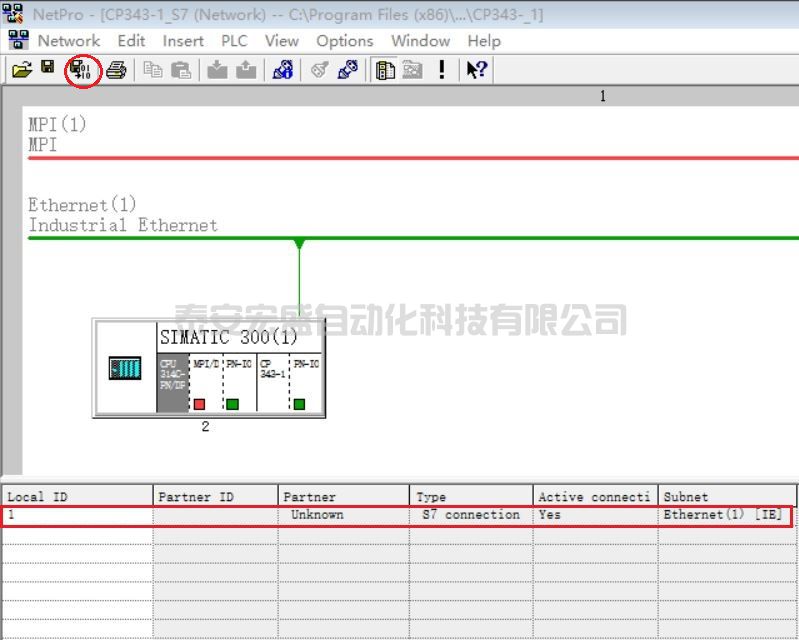

⑤S7-300 側新建 S7 連接配置完畢，可在 Netpro 內查看到只有一個未指定的 S7 單邊連接存在，編譯并保存，如圖 37 所示。

圖 37. Netpro 內新建的 S7 單邊連接

3．在 S7-300 側軟件編程

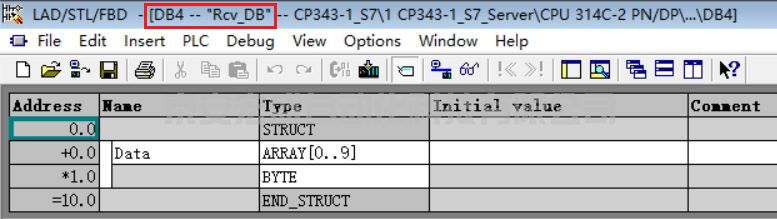

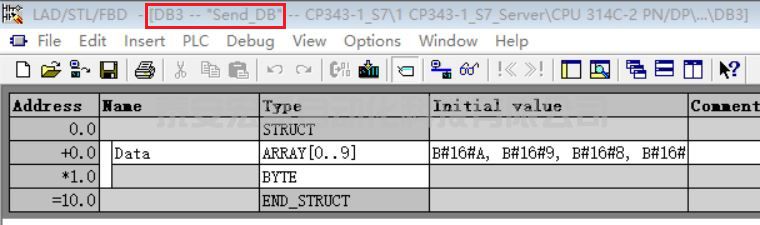

①創建接收和發送數據塊 ，接收 DB 10 字節數組，發送 DB 10 字節數組。如圖 38、39 所示。

圖 38. S7-300 創建接收數據區 DB 塊

圖 39. S7-300 創建發送數據區 DB 塊

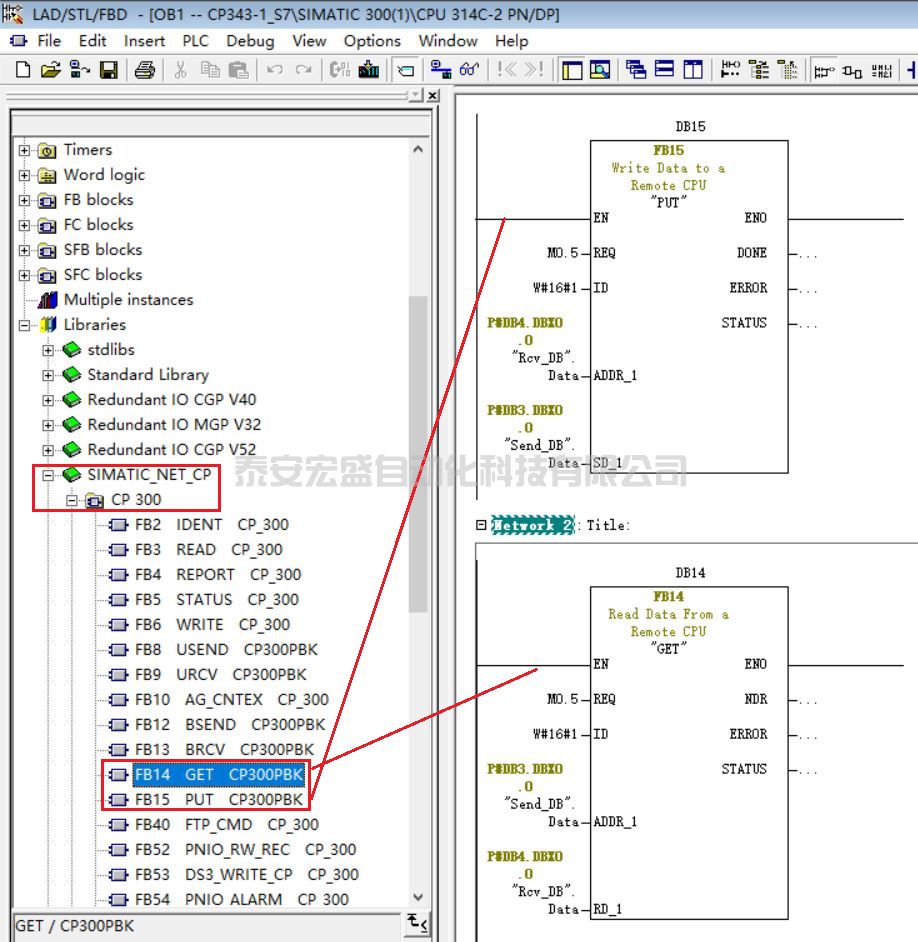

② 在 OB1 中，從"Libraries">"SIMATIC_NET_CP">"CP 300"下，調用 FB15 "PUT"、FB14 "GET" 通信指令。程序見圖 40。

圖 40. OB1 調用 S7 通信指令

S7-300 側 S7 單邊連接配置和編程完成，編譯存盤并下載。

2.3 在 S7-1200 側配置和編程

該部分內容和 1.3 章節內容相同，不再贅述。

2.4 監控通信結果

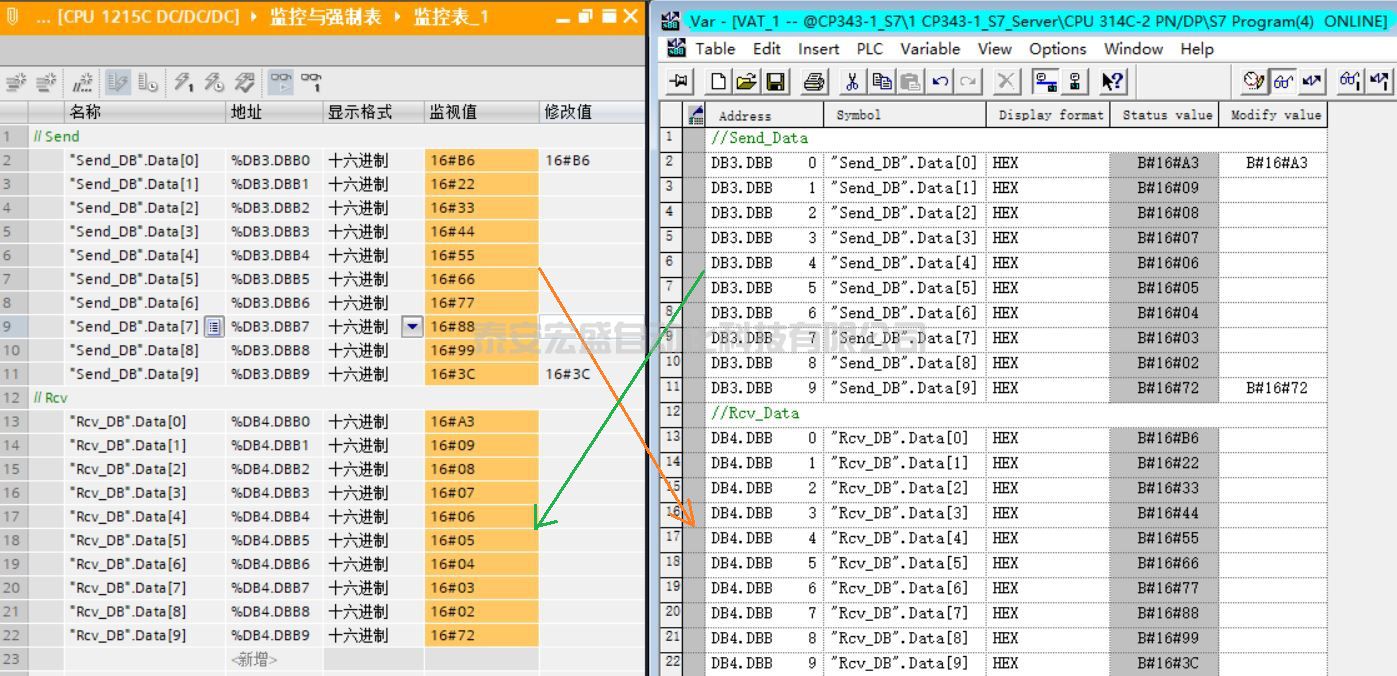

下載兩個 CPU 中的所有硬件組態及程序，實現兩個 CPU 之間數據交換，監控結果如圖 41 所示。

圖 41. 監控結果
