本篇文章的目的在于用實例說明西門子1200做Server和Client以及AM401做Client和Server相互通信

1200       IP地址 ：192.168.1.190

AM401    IP地址 ：192.168.1.88

一、 1200做Server  AM401做Client

MB_HILD_REG需要用指針型

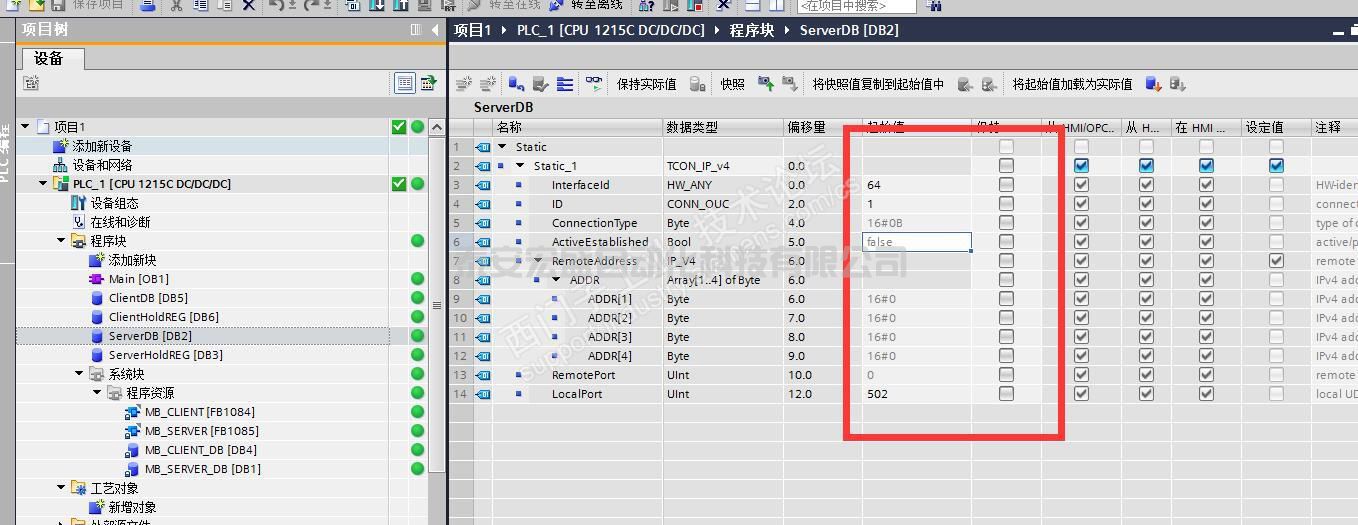

程序調用比較簡單，重點是CONNECT參數的設置

Server做被動連接，ActiveEstablished為0

IP地址這里設置為0.0.0.0 RemotePort 設為0，意味著不指定特定的Client連接，即可以有多個Client的任意端口連接

AM401 Client 設置

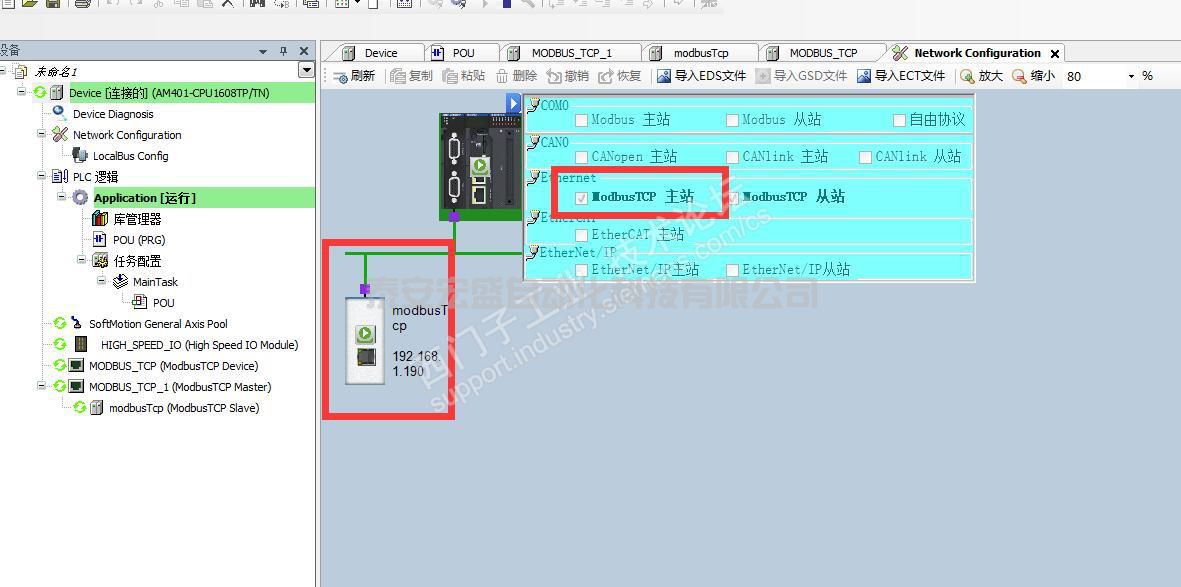

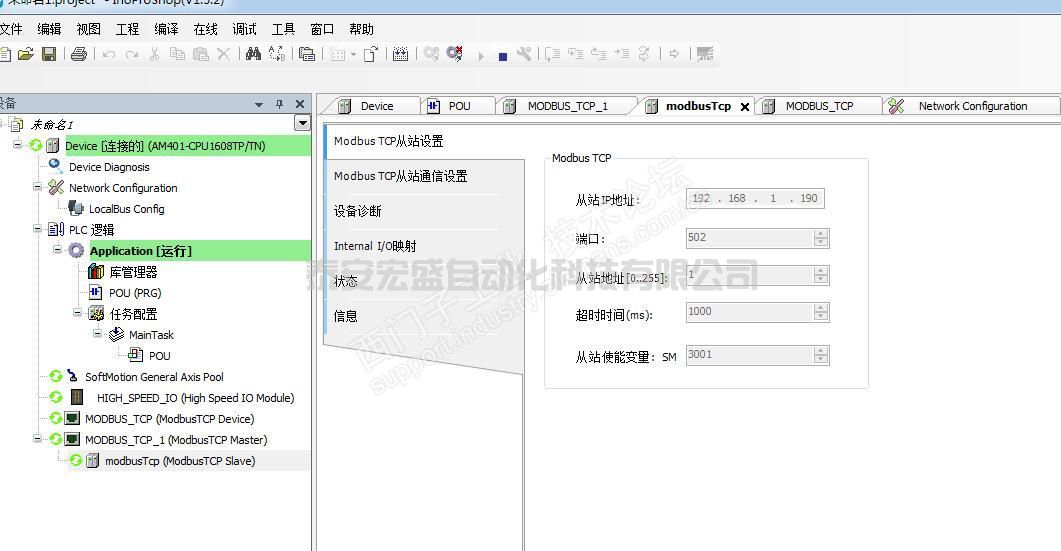

AM401做Client需要勾選ModbusTCP主站，即AM401做主站，1200為從站 從站端口設502

然后配置ModbusTCP的數據地址

AM401這里簡單設置保持寄存器的0X0000-0X000A為讀取1200 Modbus 40001-40010發送的數據

映射到DB數據為DB3.DBW0-DB3.DBW18

AM401 0X0010-0X001A為寫入數據并發送到1200 映射到DB數據塊為 DB3.DBW32-DB3.DBW50

需要注意的是AM401的地址是0X  即16進制數據

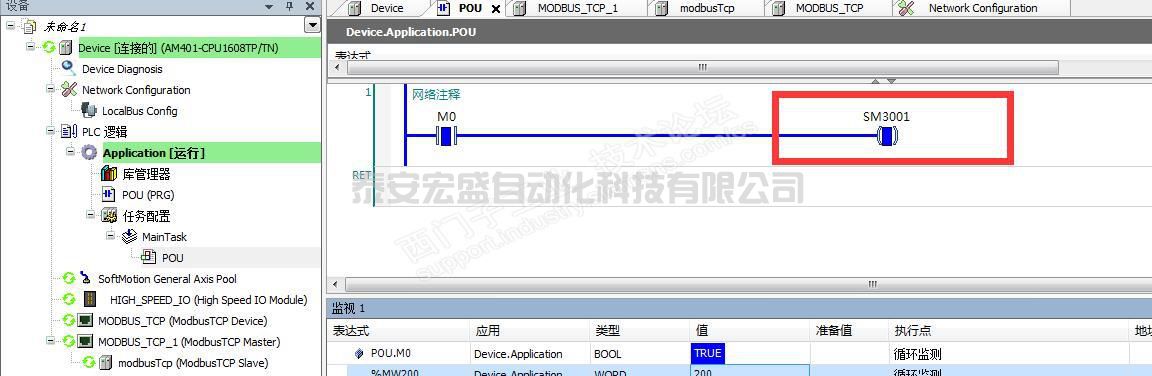

打開主站使能SM3001

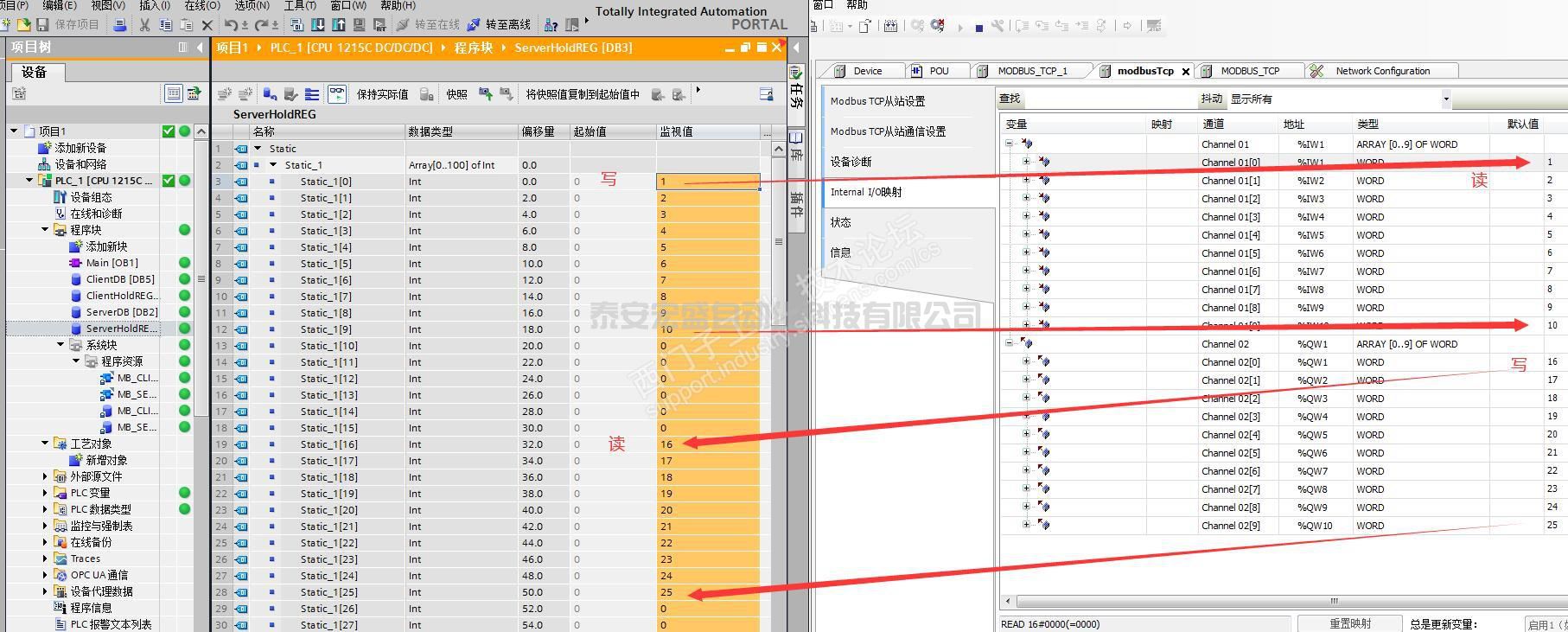

監控的結果：

二、 1200做Client AM401做Server

這里只做簡單的1200讀AM401的10個保持型寄存器，寫的類似

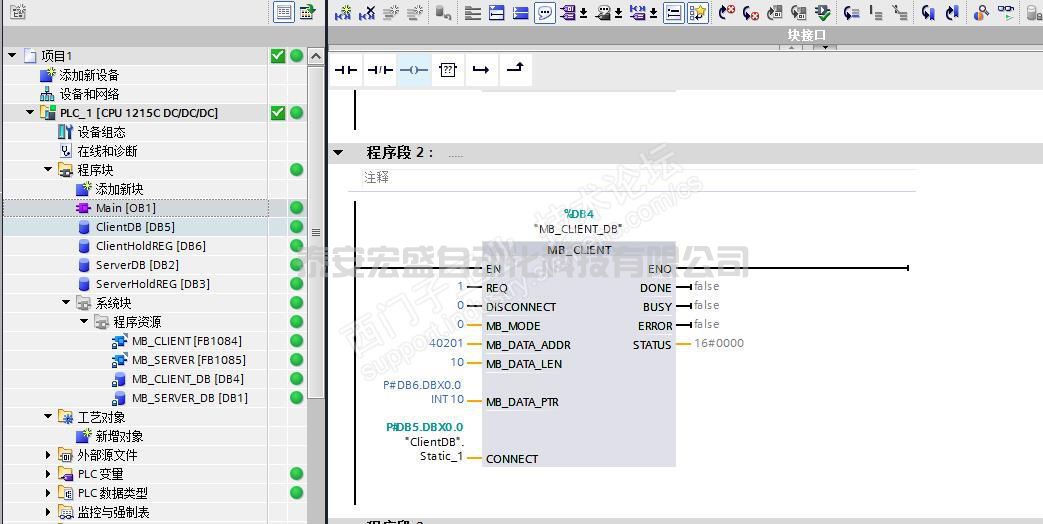

這里的MD_DATA_ADDR為了不跟上面的Server沖突把地址放到Modbus地址的40201對應AM401的%MW200，做Client要主動連接，ActiveEstablished要設為T(mén)rue

IP為AM401地址192.168.1.88 端口502

一個容易忽視的地方是ID，因?yàn)?200即做Server又做Client這里的ID一定不能跟ServerDB數據塊里的ID重復，否則會造成異常，SeverDB的ID設1，ClientDB的ID設為10

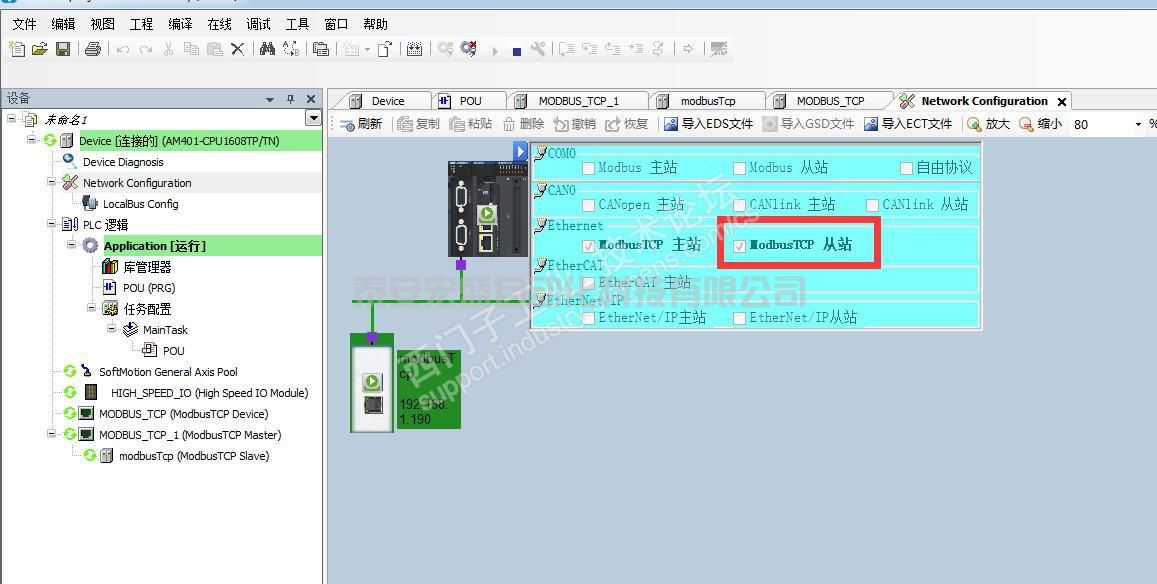

AM401做Server設置很簡單，只需要再硬件選擇ModbusTCP從站即可

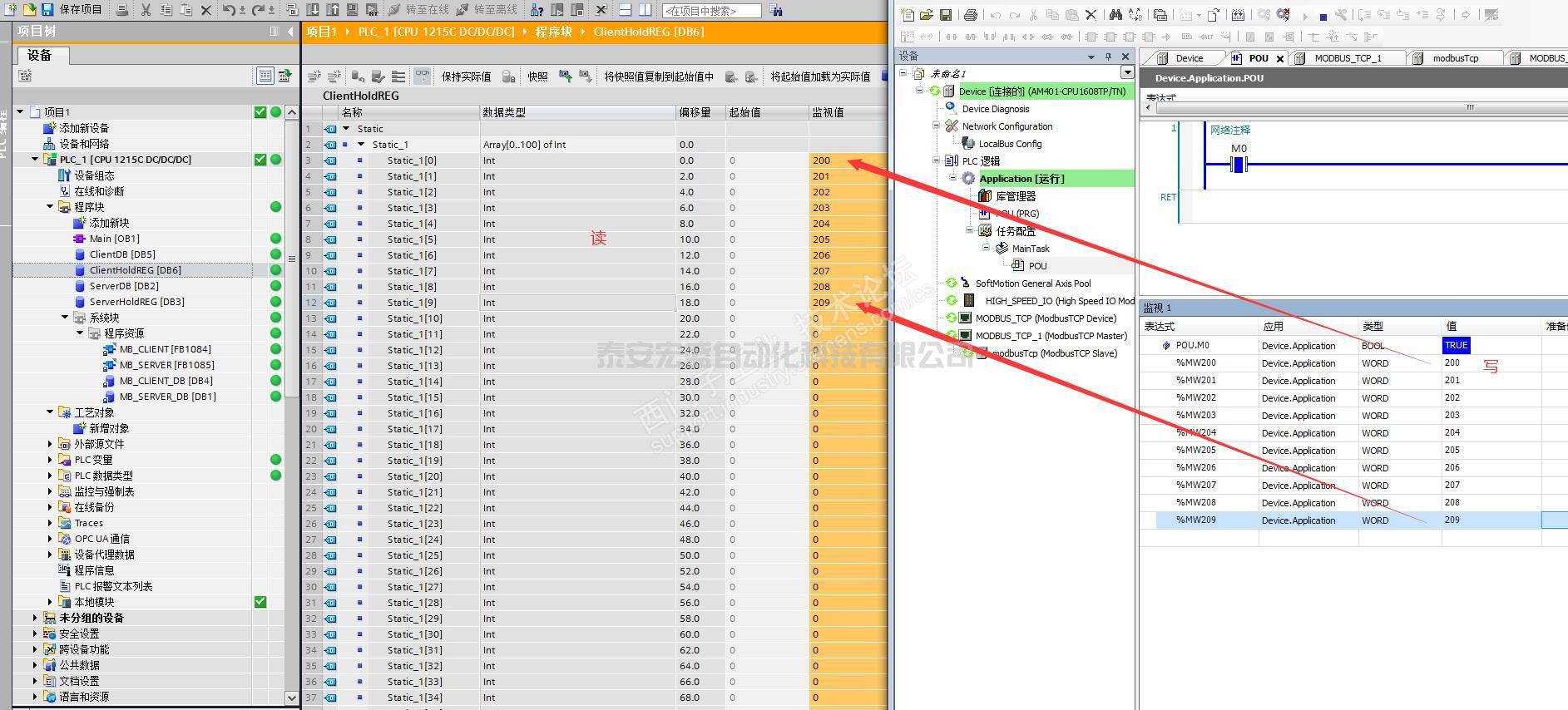

監控結果
