PCS 7 V9.0 之后新增的 AOTC（APL Operator Trend Control）控件應運而生。從用戶使用的角度出發，通過點擊對應的塊圖標（同時按住 Ctrl 鍵），直接將歸檔變量添加到 AOTC 的趨勢控件中?？梢酝瑫r(shí)添加多個圖標的歸檔變量到同一 AOTC 控件。AOTC 的出現，使得最終用戶更加靈活與便捷的創建自定義趨勢組，而且告別了直接瀏覽歸檔變量的繁瑣方式。AOTC 控件不僅有實力而且也是“顏值擔當”，提供了更加豐富的顯示和選擇功能：

關于 AOTC 控件的基本使用，我們?cè)诖瞬辉儋樖觯蓞⒖家韵?FAQ：PCS 7 中通過 AOTC 控件在同一個畫面中顯示多個

趨勢曲線 https://support.industry.siemens.com/cs/cn/zh/view/109778843

接下來主要介紹非標情況下如何使用 AOTC 的功能。

AOTC 的擴展應用

當采用 APL 的塊圖標時，工程師不需要任何額外設置就已經包含了該功能。

接下來我們重點看下如下三個方面：

• 都有哪些功能塊支持 AOTC 的功能？
• 下位機采用 APL 庫，自定義塊圖標如何使用 AOTC 的功能？
• 自定義功能塊和自定義塊圖標是否可以使用 AOTC 功能？

- No. -

• 追本溯源——哪些塊支持 AOTC

以 MonAnL 為例，APL 自帶功能塊圖標之所以支持 AOTC 功能，是因?yàn)閴K圖標中“ Event→UserDefined1→Value1.Release left”存在腳本“APL_OpenCurveControl”，當按住 Ctrl 鍵的同時點擊塊圖標中對應模擬量值時，會執行以上腳本函數。

從 PCS 7 V9.0 版本開始，APL 模板畫面中不管任何功能塊的圖標，只要包含模擬量值的都已經集成了該功能。

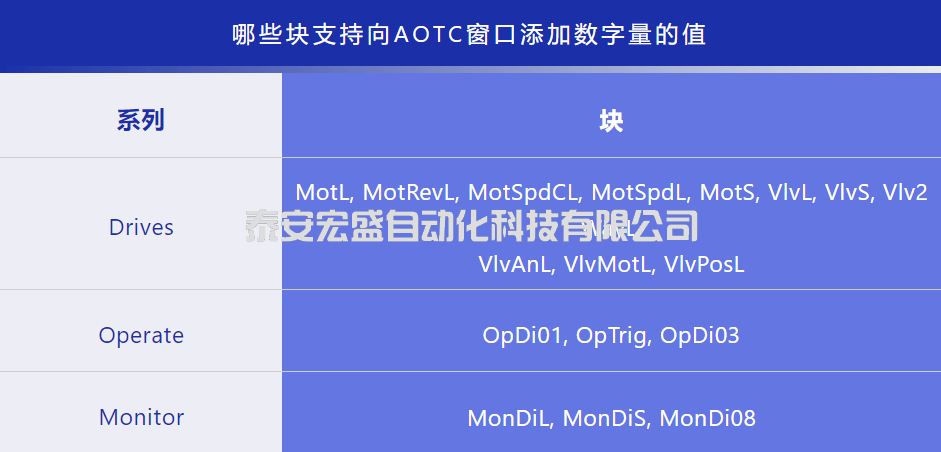

AOTC 不僅局限于添加模擬量，同時對于 APL 中的以下功能塊，也集成了添加數字量到 AOTC 控件的功能。

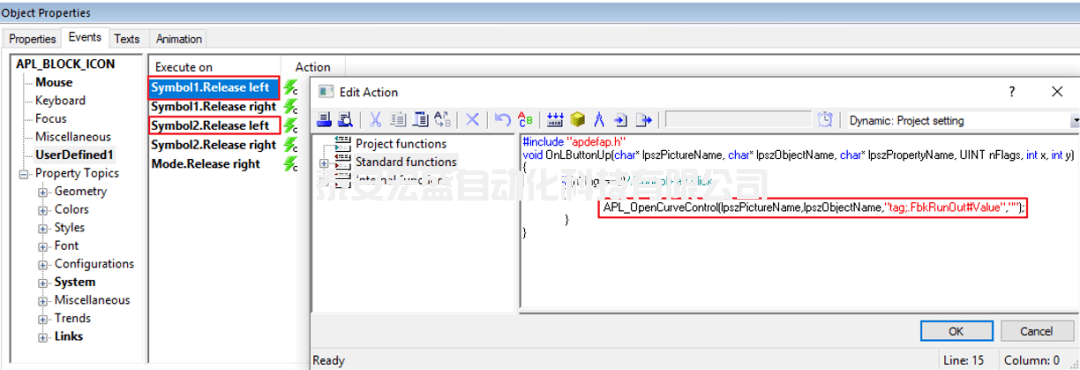

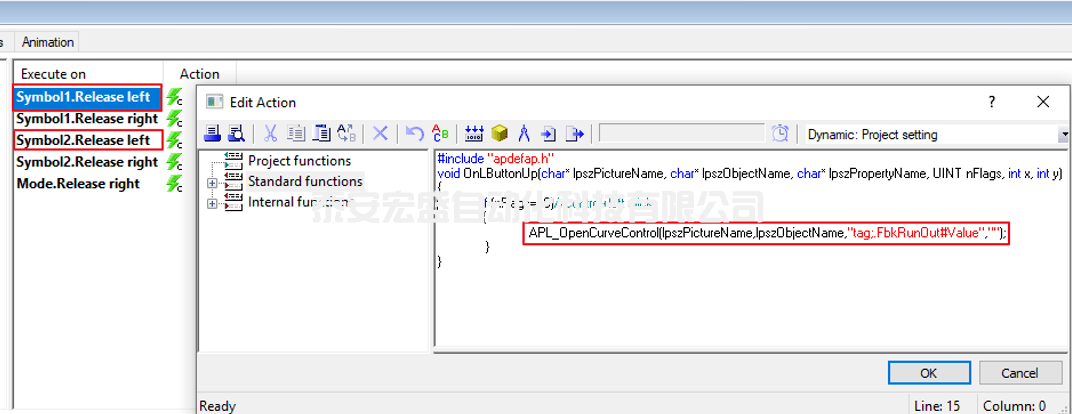

同添加模擬量到 AOTC 控件類似，按住 Ctrl鍵+左鍵單擊對應圖標，比如在 MotL 塊圖標上執行了以上動作，則會將 FbkRunOut.Value 添加到新打開（或已經打開的）AOTC 控件窗口。其原理和添加模擬量顯示相似，如下圖所示：

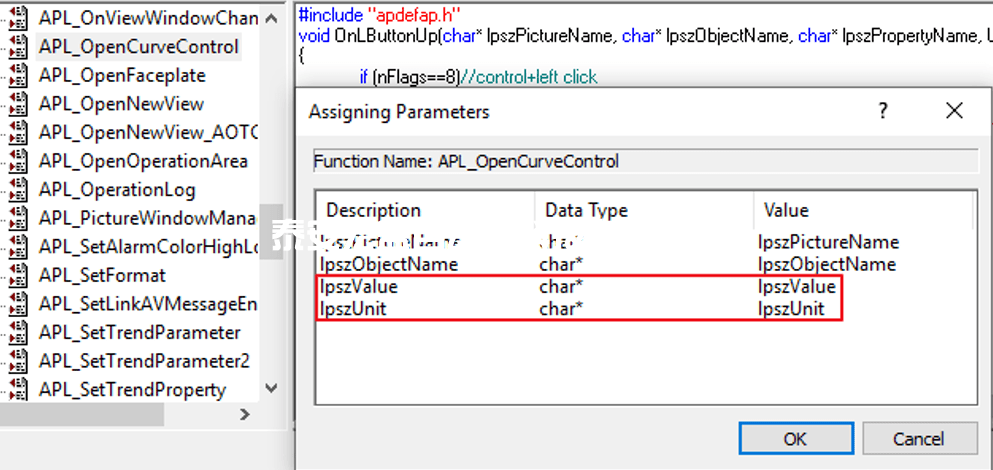

APL_OpenCurveControl 函數兩個關鍵參數 lpszValue 和 lpszUnit：

按圖索驥——自定義塊圖標實現 AOTC

接下來我們?nèi)匀灰?MonAnL 為例，在下位機程序不變的情況下，如何將自定義的塊圖標同樣實現 AOTC 的功能。

我們以最簡單的 I/O 域創建一個自定義對象來測試。在2.1章節，MonAnL-APL_OpenCurveControl 的 lpszUnit 參數賦值使用了 tag，而 MotL 則在 lpszValue 中使用了 tag，所以 tag 為對應的塊圖標屬性中的 TagName。

標準 APL 的塊圖標肯定會包含 TagName 等屬性，但是對于自定義對象則不是必須的。因?yàn)?lpszUnit 可以為 None，我們先不添加TagName 看自定義對象是否可以打開 AOTC 控件，并正常使用。

注意：此處僅創建一個最小自定義對象來實現 AOTC 功能，非完整創建塊圖標的步驟，完整創建自定義塊圖標的步驟請參考以下文檔（尤其注意構成 PCS7 塊圖標的三個必要系統屬性：Type，Tagname 和Servername）：

APL風格的功能塊圖標和面板設計https://support.industry.siemens.com/cs/cn/zh/view/83121263

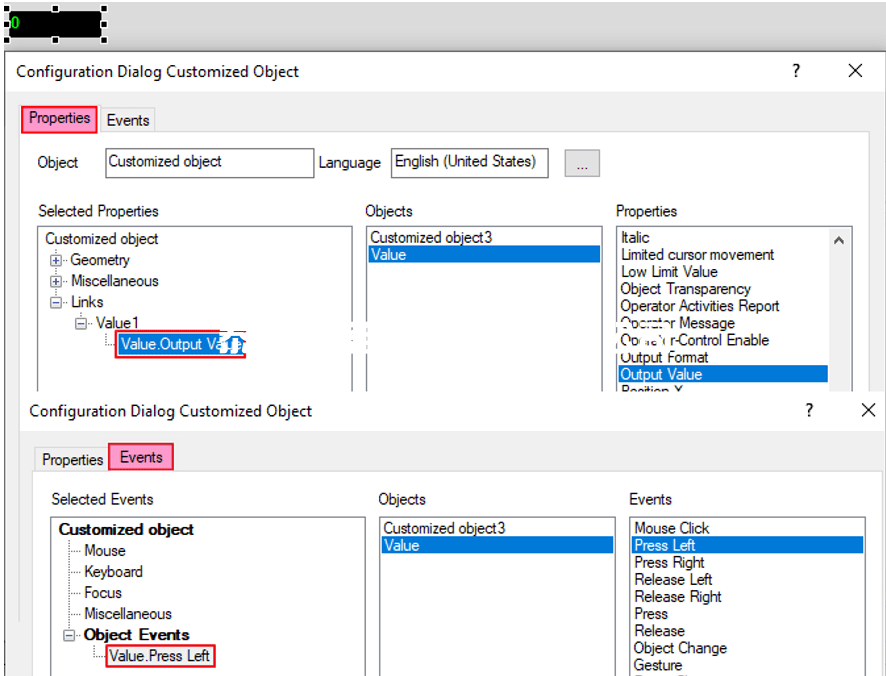

自定義對象定義如下：

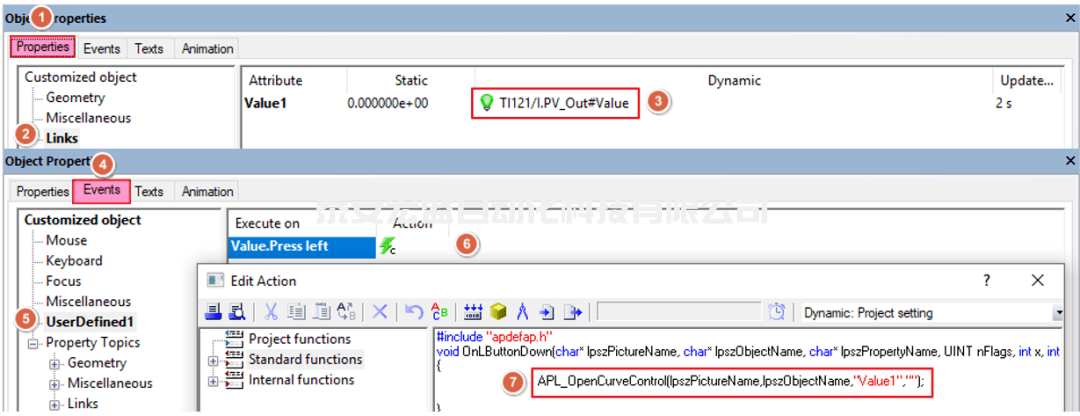

自定義對象連接和腳本操作順序如下圖所示：

使用 WinCC 腳本診斷工具 ApDiag 檢查腳本執行是否正確：

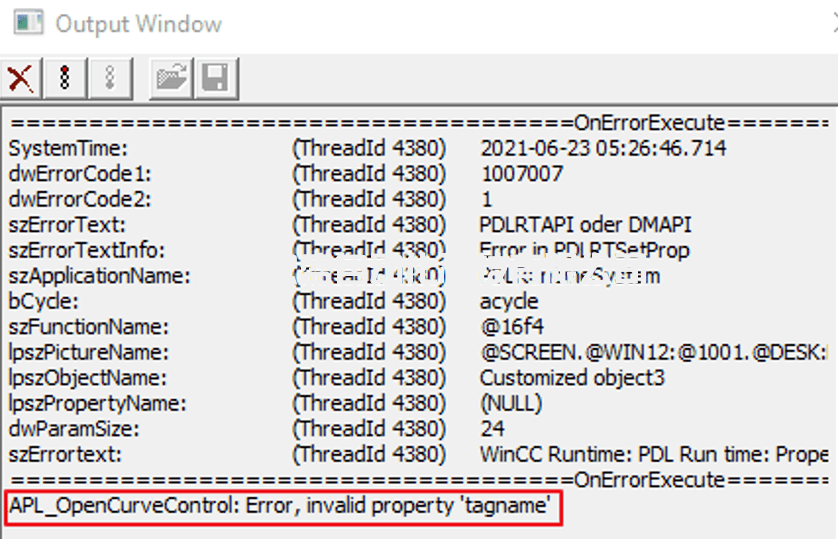

鼠標點擊后并未彈出 AOTC 窗口，ApDiag 診斷窗口也顯示了具體的錯誤原因，沒有找到對象屬性 tagname：

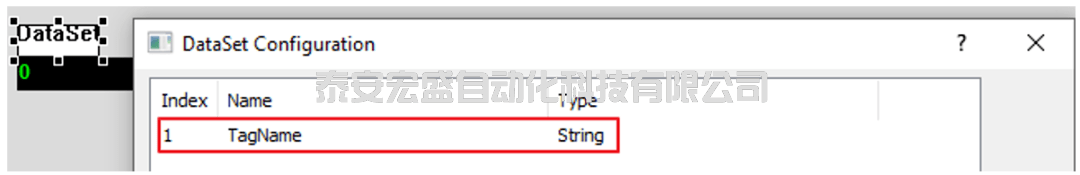

此時仿照 PCS 7 塊圖標的格式，用 DataSet 收集 tagname，從 standard 中拖拽 DataSet 到畫面中，并添加 Index 設置名稱為 TagName，Type 為 String格式。

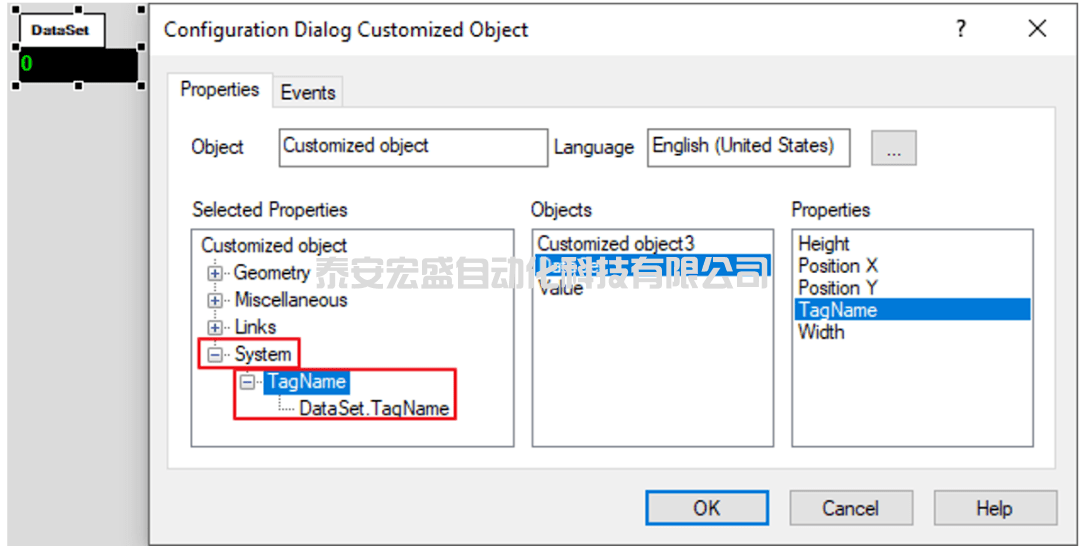

將 DataSet 添加到之前的自定義對象，并組態如下：

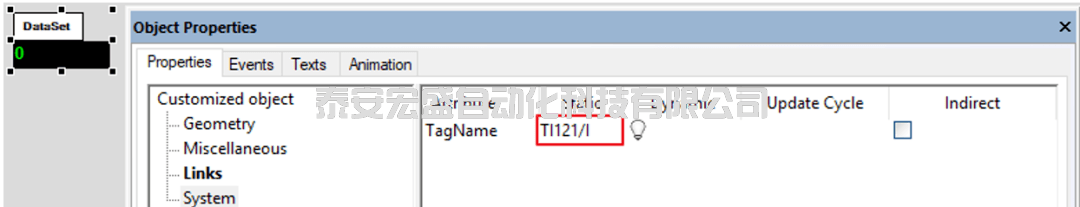

將 TagName 的靜態值定義為對應結構體變量名稱：

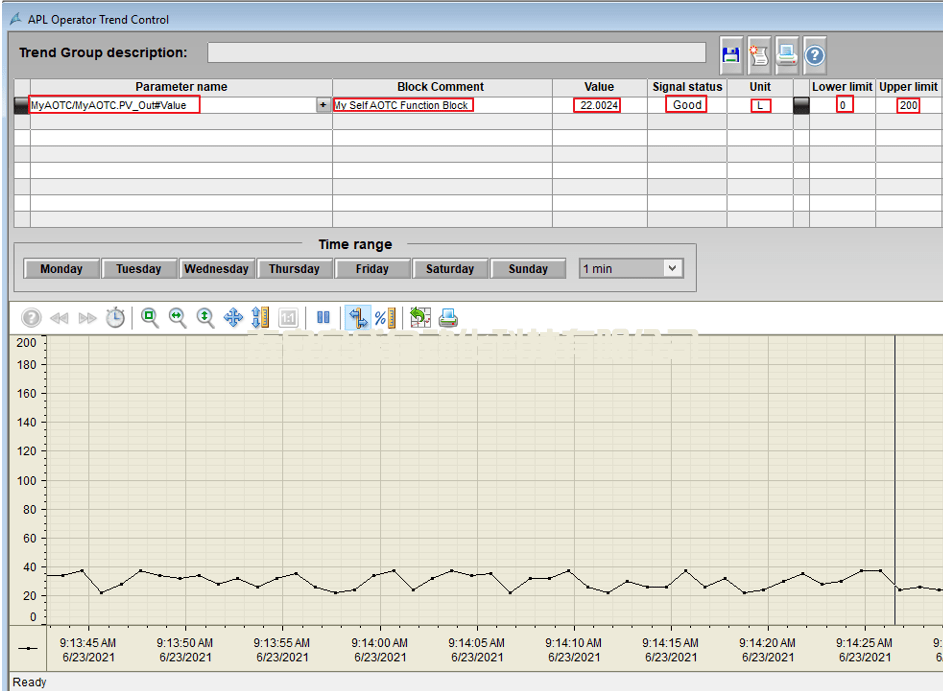

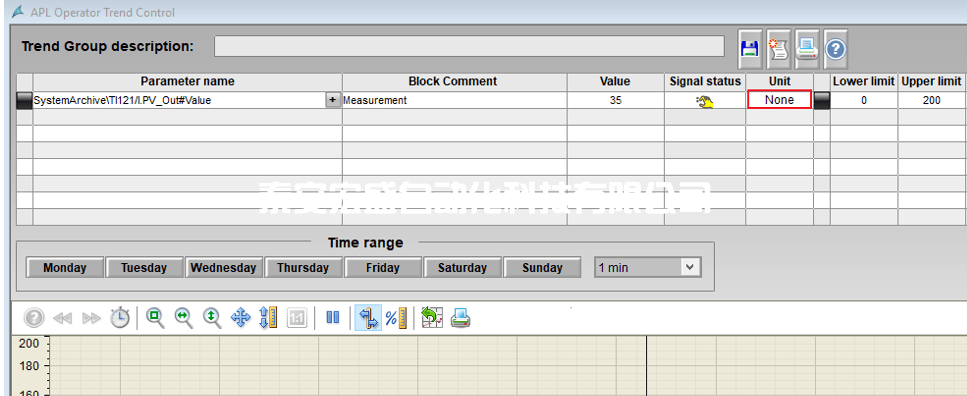

此時點擊該自定義對象，便可正常彈出 AOTC 的控件并添加對應的趨勢，且腳本執行沒有錯誤。

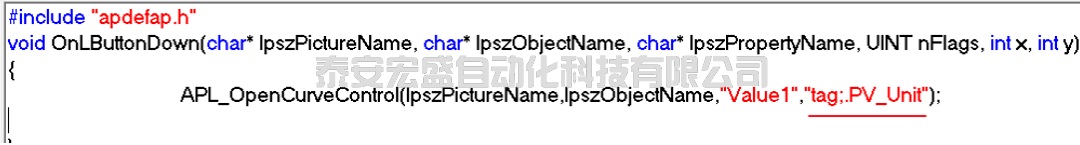

上圖中 Unit 之所以為空，是因?yàn)闆](méi)有給 APL_OpenCurveControl 函數的lpszUnit參數賦值所致，修改腳本如下圖（其中 tag 指 tagname）：

學以致用——自定義功能塊 +

• 自定義塊圖標實現 AOTC

前文已經介紹了在下位機使用 APL 庫功能塊時，無論使用標準的塊圖標，還是使用自定義對象都可以方便的使用 AOTC 功能。那么如此方便的功能，對于自定義的功能塊和圖標能否支持呢？

最后讓我們一起來研究一下自定義的塊和圖標如何靈活的使用 AOTC 功能。

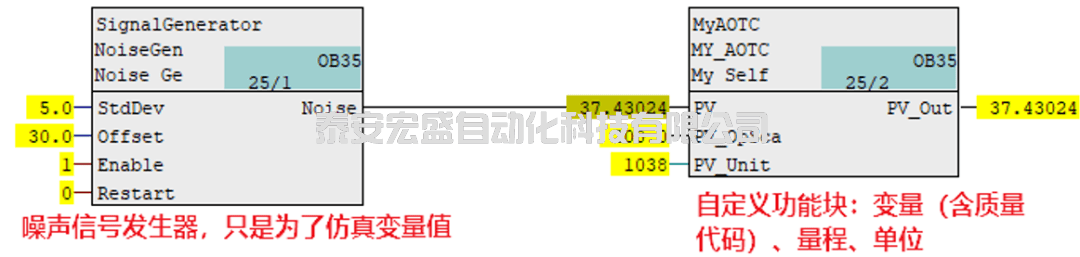

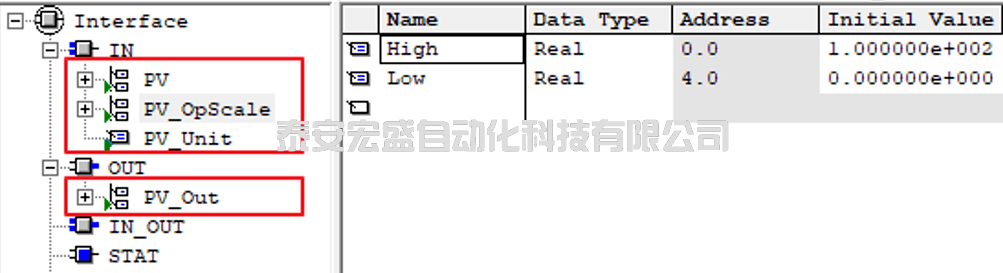

AOTC 控件中除包含變量的趨勢外，還獲取了變量的量程、質量狀態、上下限和單位等信息。單位是通過 lpszUnit 參數獲取的。但是對于其他的參數并沒有直接賦值，而是在內部根據 tagname 獲取的相應變量。因此對于自定義的功能塊，可以仿照 MonAnL 塊，定義如下圖所示的對應管腳即可：

管腳屬性的定義參考 MonAnL 的定義，此處僅定義了必須的管腳，其他非必要管腳可以根據實際需求添加，內部邏輯程序根據自己需要定義即可，PV_Out 可以通過管腳屬性直接設置為歸檔。

此處直接使用按圖索驥——自定義塊圖標實現 AOTC創建的自定義對象來進行測試，只需將結構體變量，變更為自定義功能塊對應的結構體變量即可。
