S7-1200高速計數器常見問題

作者：小編時間：2022-12-18 15:15:33 點擊：次

如何在高速計數器斷電或停機后實現數據保持?

答：有兩種方法，分別使用CTRL_HSC指令和CTRL_HSC_EXT指令。

首先配置高速計數器：

在設備視圖>HSC_1>屬性>常規，啟用該高速計數器。

圖 01

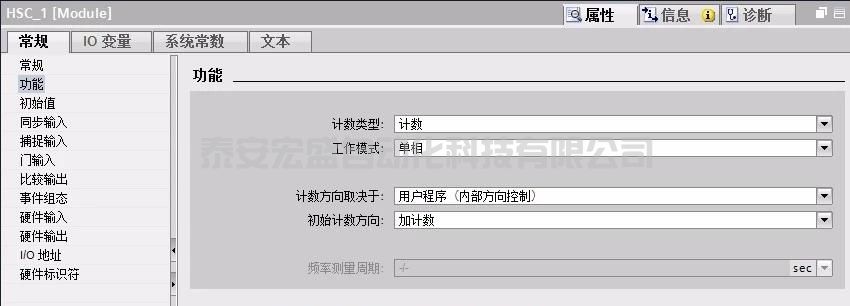

2在設備視圖>HSC_1>屬性>功能，定義計數類型為計數。

圖 02

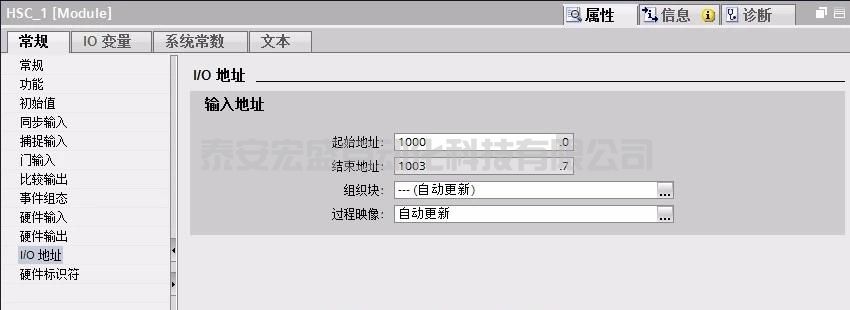

3在設備視圖>HSC_1>屬性>I/O地址，使用缺省地址1000作為高速計數器地址。

圖 03

方法1：使用CTRL_HSC指令

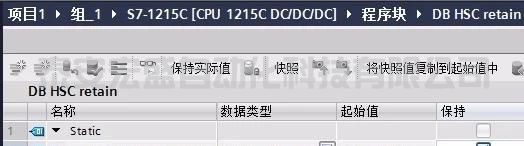

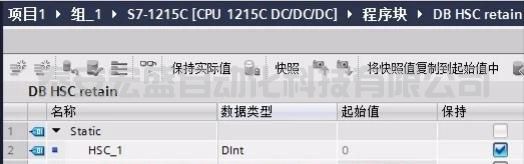

添加一個新的 DB 命名為 DB HSC retain，并且創建一個DINT數據元素，命名為HSC_1用于保存高速計數器的值。為了實現這個功能，HSC_1通過勾選保持項實現數據保持。

圖 04

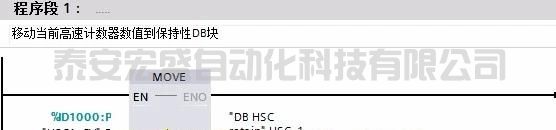

2插入 Cyclic interrupt （循環中斷）OB201，設置中斷時間為 10 ms (也可以根據需要改變這個時間）。然后在 OB201 中將高速計數器的值 ID1000:P 送到 "DB HSC retain".HSC_1 中。這樣，高速計數器的值每10ms 送到 DB 中保存。

圖 05

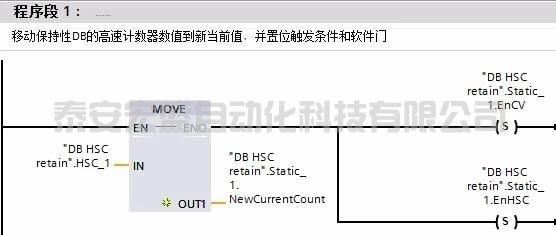

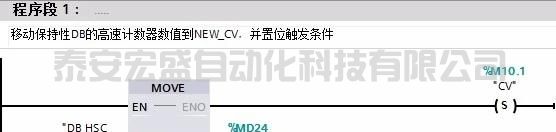

3創建Startup（啟動OB）OB100，并且編程將保存的數值 "DB HSC retain".HSC_1 送到 NEW_CV，并且置位 CV 位。使得在CPU 啟動時，保存的值被設置成當前值。

圖 06

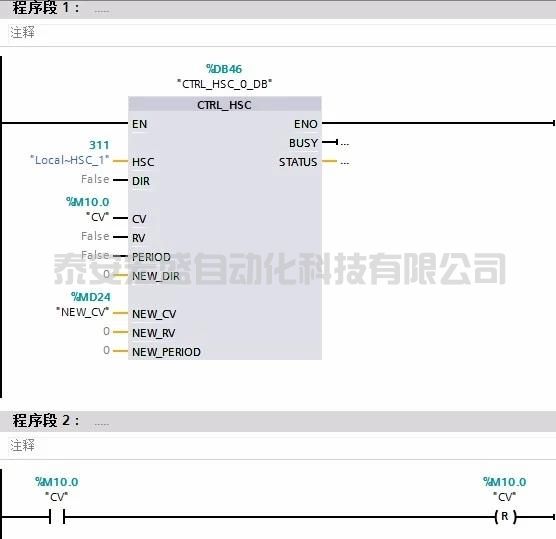

在 OB1 中編程 CTRL_HSC ，再將保存的值設為當前值后，復位 CV 位。

圖07

方法2：使用CTRL_HSC_EXT指令

圖 08

插入 Cyclic interrupt （循環中斷）OB201，設置中斷時間為 10 ms (也可以根據需要改變這個時間）。然后在 OB201 中將高速計數器的值 ID1000:P 送到 "DB HSC retain".HSC_1 中。這樣，高速計數器的值每10ms 送到 DB 中保存。

圖 10

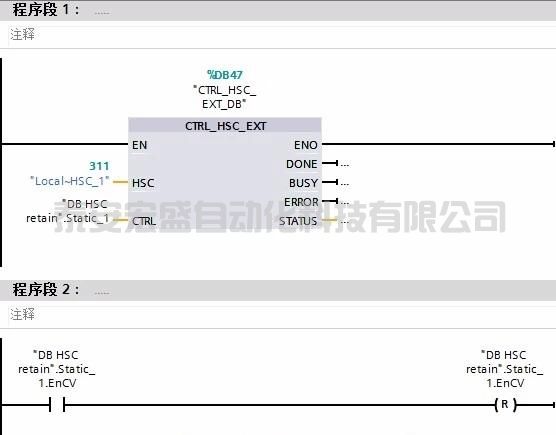

4在 OB1 中編程 CTRL_HSC_EXT ，將保存的值設為當前值后，復位觸發位。

圖 11

斷電停機或復位后，高速計數器的值會復位到什么值？

答： CPU 斷電或重啟后，高速計數器的值會復位到初始值；如果執行了外部復位，高速計數器的值會復位為0。

不編寫 CTRL_HSC，高速計數器是否可以計數？

答：只要在硬件配置里使能并組態了高速計數器，不編寫 CTRL_HSC，高速計數器就可以正常計數。CTRL_HSC 只是完成參數寫入的功能。

為什么高速計數器的數值不增加，總是停在一個固定的值？

答：如果編程了 CTRL_HSC，當置位 CV 將 NEW_CV 寫入當前值后，CV位不會自動復位為0，這時程序會一直將 NEW_CV寫入當前值，導致高速計數器不繼續計數而保持在固定的 NEW_CV 值。因此必須編程復位 CV，才能避免該錯誤的發生。

如果高速計數器定義為 "運動軸" 計數，程序中是否還可以訪問 ID1000:P 的值？

答：如果高速計數器用做內部的運動控制的計數，此時程序中不能再訪問 ID1000:P 的值，否則會造成 I/O 訪問錯誤。如果沒有編程GET_ERROR 或 GET_ERR_ID 指令，還會造成 CPU 停機。

為什么 CTRL_HSC 的 "STATUS" 會返回 "80C0" 多次訪問高速計數器錯誤？

答：如果高速計數器用做內部的運動控制的計數，則CTRL_HSC 的 "STATUS" 就會返回 "80C0" 多次訪問高速計數器錯誤。

使用信號板 SB1221 4DI （CPU V3.0及早期版本）最多可以接入多少組高速計數器？

答：最多2組，所使用的高速計數器號可以是 HSC1、HSC2、HSC5、HSC6其中2組。

為什么S7-1200 高速計數器只能檢測到低頻率的脈沖信號？

答：在 S7-1200 CPU 和 SB 信號板的屬性中，數字量輸入通道的輸入濾波器默認設置值為 6.4 millisec，該輸入濾波時間對應的高速計數器能檢測到的最大頻率為 78Hz。

因此如果使用該默認值，且 S7-1200 CPU 或 SB 信號板接入的高速輸入脈沖超過 78Hz，則 S7-1200 CPU 或SB 信號板過濾掉該頻率的輸入脈沖。

要正確使用 S7-1200 CPU 和 SB 信號板高速計數功能，需要根據實際接入的高速輸入脈沖最大頻率，在"屬性—常規—數字量輸入通道設置"輸入濾波器時間。

V4.0 或更高版本的 S7-1200 CPU 和 SB 信號板，每個數字量輸入點都可設置輸入濾波器時間，如下圖 12、13 所示：

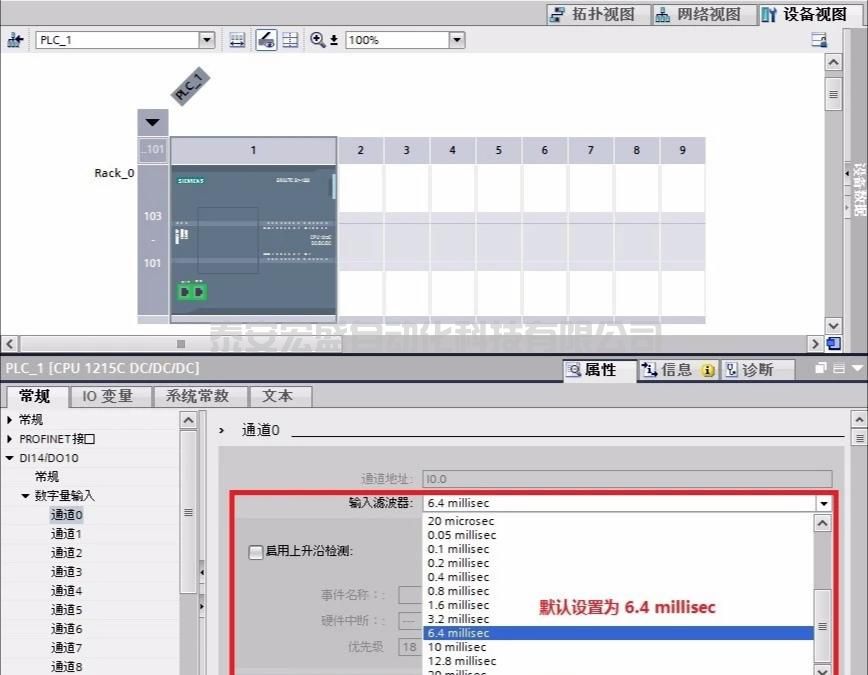

圖 12. 設置 S7-1200 CPU 輸入濾波器時間

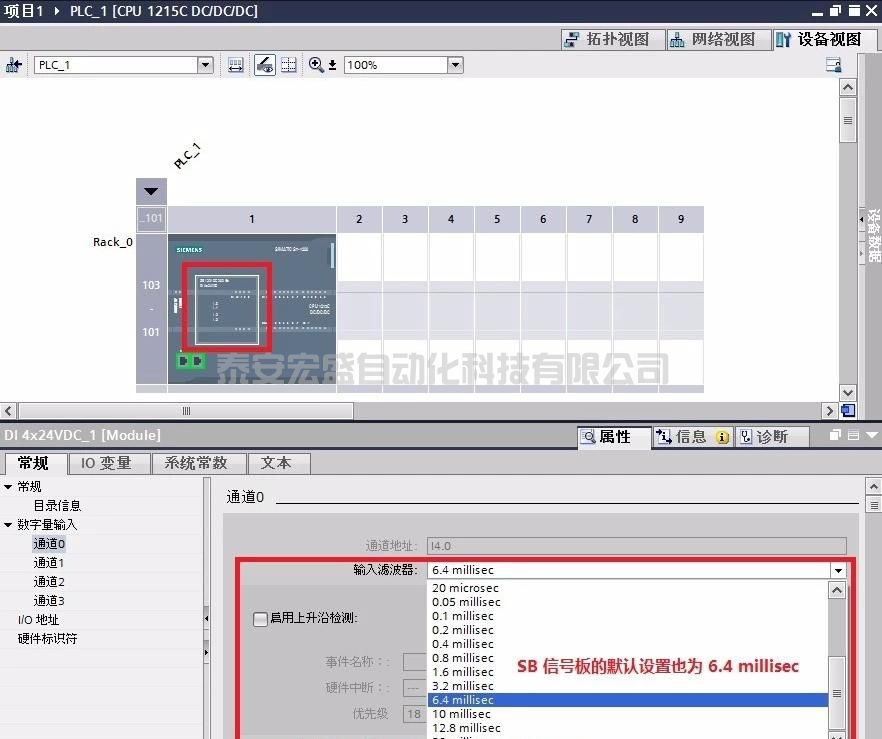

圖 13. 設置 SB 信號板輸入濾波器時間

下表 1 顯示了輸入濾波器時間和可檢測到的最大輸入頻率：

輸入濾波器時間可檢測到的最大輸入頻率0.1 microsec1MHz0.2 microsec1MHz0.4 microsec1MHz0.8 microsec625kHz1.6 microsec312kHz3.2 microsec156kHz6.4 microsec78kHz10 microsec50kHz12.8 microsec39kHz20 microsec25kHz0.05 millisec10kHz0.1 millisec5kHz0.2 millisec2.5kHz0.4 millisec1.25kHz0.8 millisec625Hz1.6 millisec312Hz3.2 millisec156Hz6.4 millisec78Hz10 millisec50Hz12.8 millisec39Hz20 millisec25Hz

表 1 輸入濾波器時間和可檢測到的最大輸入頻率

S7-1200 的高速計數器輸入通道是否固定？

答：早期固件版本的高速計數器輸入通道是固定的。

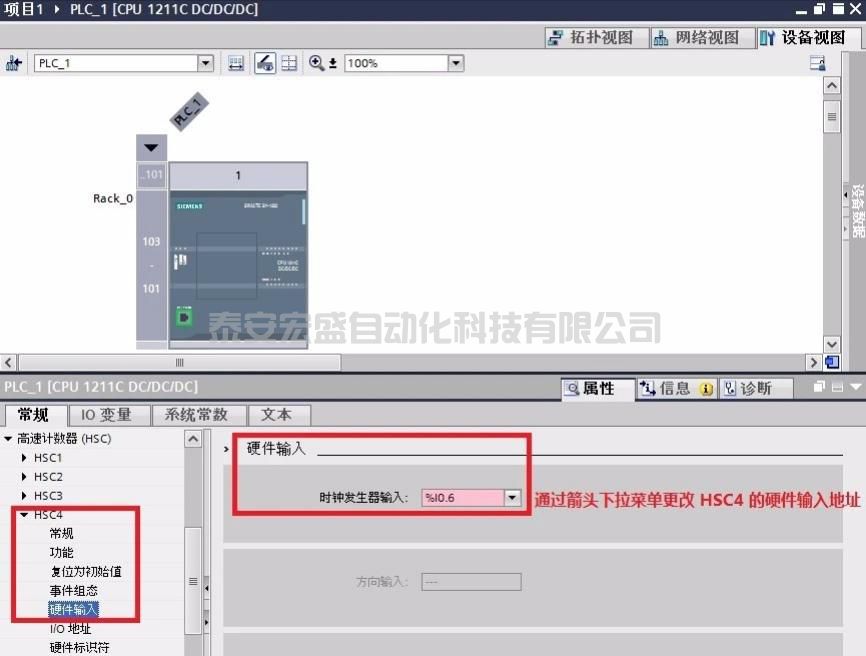

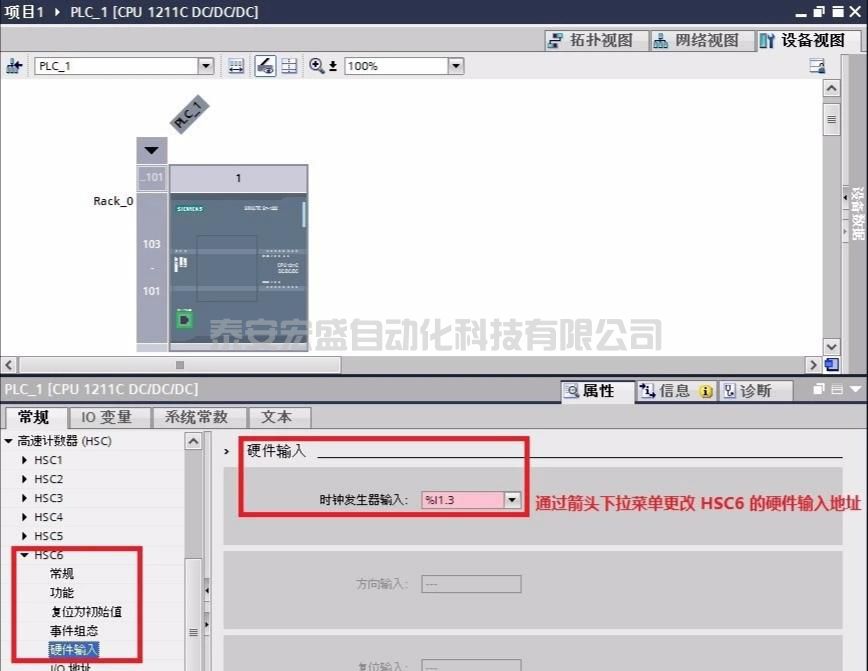

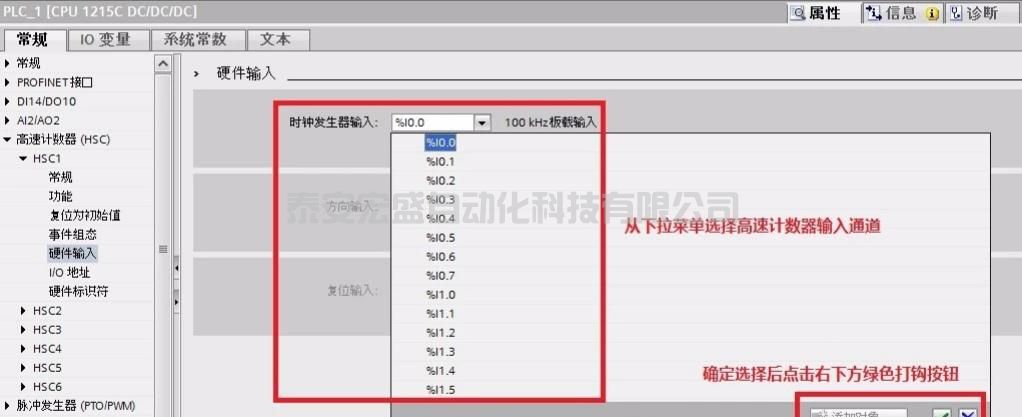

V4.0 或更高版本的 S7-1200 的高速計數器輸入通道可以在其屬性中更改。如圖 14 所示：
